Гидросистема — программа для гидравлического и теплового расчёта трубопроводов
Подбор диаметров, проверка пропускной способности, тепловые потери, гидроудар — один инструмент вместо бесплатных калькуляторов и Excel-таблиц, которые перестают справляться на реальном объекте.
Инженеру редко нужен просто «расчёт трубопровода» — нужно понять, выдержит ли выбранный диаметр нужный расход, не упадёт ли давление у дальнего потребителя, что случится с сетью при пуске насоса или закрытии задвижки. Бесплатные калькуляторы и таблицы в Excel закрывают простые прямые участки, но на разветвлённой сети с кольцами, разной изоляцией и меняющимися по трассе условиями считать вручную уже рискованно — слишком легко ошибиться в промежуточном узле.
«Гидросистема» — программа для гидравлического, теплового и переходного (гидроудар) расчёта трубопроводных систем произвольной сложности: технологических и магистральных трубопроводов, тепловых и газораспределительных сетей. Она больше 30 лет развивается с учётом опыта эксплуатации в проектных и эксплуатирующих организациях России и СНГ и применяется в энергетике, нефтепереработке, нефтехимии, газовой, нефтяной и химической отраслях.
Результат расчёта — не просто цифры, а обоснование: какие диаметры ставить, какой насос или компрессор выбрать, где понадобится регулирующая или предохранительная арматура и как не переплатить за трубу большего сечения, чем нужно объекту.
Что считает Гидросистема

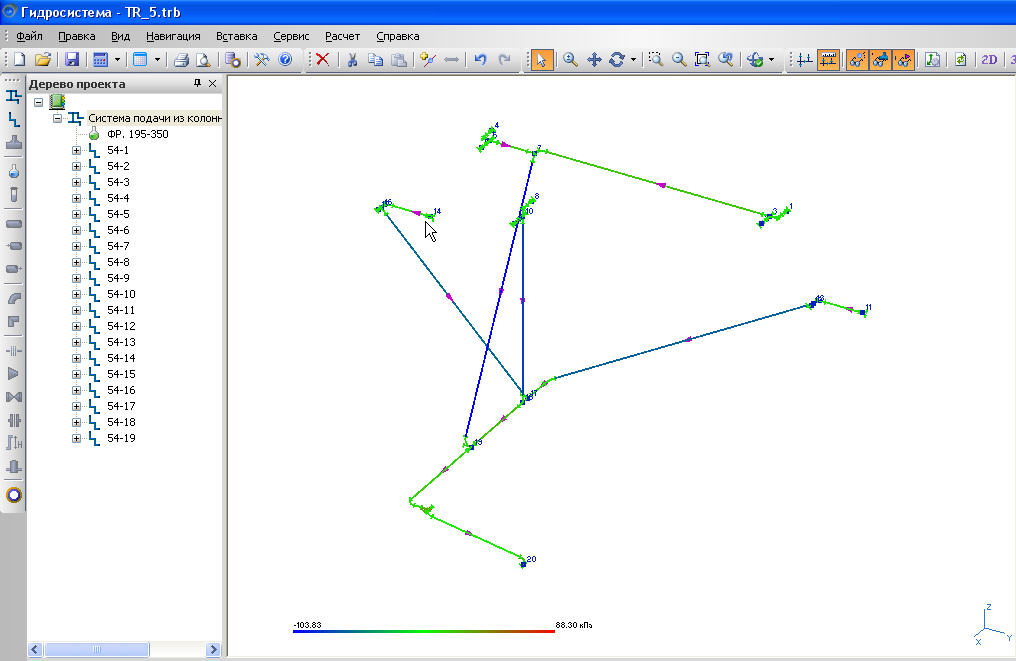

Программа строит расчётную схему сети — 3D или в любой проекции — и сразу показывает на ней узкие места: элементы с наибольшими потерями давления выделяются цветом, поэтому не нужно вручную листать таблицу результатов, чтобы понять, где проблема.
Какой расчёт для какой задачи
Усилия, которые возникают в трубопроводе при гидроударе, можно сразу передать в программу Старт-Проф и учесть их в расчёте на прочность — считать дважды не придётся.
Опишите объект в заявке — подскажем, какая конфигурация модулей закроет задачу, без переплаты за лишнее.
На чём основан расчёт
Программа детально считает прямые участки и местные сопротивления с учётом режима течения по справочнику Идельчика и современным методикам расчёта многофазных потоков, а свойства продукта на каждом участке пересчитываются автоматически — не нужно заранее угадывать, как изменятся параметры по трассе.
Вместе с программой поставляется библиотека СТАРС — больше 1600 веществ, нефтяных фракций и их смесей — с автоматическим расчётом фазового равновесия, библиотека GERG-2008 для природного газа и модуль WaterSteamPro по методике IAPWS-IF97 для воды и водяного пара, рекомендованный для применения в энергетике. Климатические параметры площадки программа берёт из встроенного модуля на основе СП 131.13330.2020.
Интеграция с вашими инструментами
Схему трубопровода можно не строить заново: «Гидросистема» импортирует и экспортирует модели в формате PCF, обменивается проектами с программой Старт-Проф, читает и пишет DXF, а данные из AVEVA (PDMS, E3D, MARINE) выгружаются отдельным модулем в открытый формат. Дополнительный модуль интеграции передаёт данные из Autodesk Revit, а изометрические чертежи и результаты расчёта можно вывести в AutoCAD версии 2020 и новее. Для подбора насосов результаты расчёта передаются в Spaix 4 Pumps — лицензия Spaix 4 Pumps Pure входит в поставку бесплатно для пользователей «Гидросистемы».
«Гидросистема» передаёт туда нагрузки от гидроудара напрямую — модули созданы для совместной работы.
Что вы получаете вместе с лицензией
- Библиотеки СТАРС, GERG-2008 и модуль WaterSteamPro — без доплаты и отдельной настройки;
- Модуль «Строительная климатология» с данными по СП 131.13330.2020;
- Бесплатную лицензию Spaix 4 Pumps Pure для подбора насосного оборудования;
- Генератор отчётов с оформлением по стандарту СПДС — со своим штампом и логотипом компании;
- Модуль экспорта данных из AVEVA (PDMS, E3D, MARINE) в открытый формат;
- Возможность построения пьезометрических графиков в MS Excel по результатам расчёта тепловых сетей;
- При необходимости — доступ к отдельно поставляемым термодинамическим библиотекам Simulis Thermodynamics и Hydrate Open Structure для более специфичных задач.
Обучение и поддержка
Обучение работе в «Гидросистеме» проводит учебный центр разработчика — записи по основным сценариям (построение трубопровода, задание параметров продукта и окружающей среды, чтение результатов) есть в открытом доступе, очные и корректирующие курсы ведёт сам вендор. Мы как официальный реселлер берём на себя лицензирование, поставку и техническую поддержку по использованию программы в Казахстане — от подбора конфигурации модулей до сопровождения после покупки.
Расскажем, какие модули понадобятся под вашу сеть, и оформим поставку.
Частые вопросы
Чем «Гидросистема» отличается от бесплатных программ и Excel-таблиц?
Бесплатные калькуляторы обычно закрывают простой прямой участок или упрощённую схему. «Гидросистема» считает сети произвольной сложности — с кольцевыми участками, двух- и трёхфазными потоками, тепловыми потерями и гидроударом — и обменивается моделями с Revit, AVEVA, AutoCAD и Старт-Проф. Это инструмент для случаев, когда бесплатный расчёт упирается в возможности инструмента, а не в сложность задачи.
Сколько стоит лицензия?
Зависит от набора модулей (Гидро, Термо, 2Ф, ТФ, Гидроудар, выбор диаметров) и типа лицензии — под конкретную сеть часто нужны не все модули сразу. Присылайте вводные в заявке, посчитаем состав и стоимость под задачу.
Вы делаете расчёт за нас?
Нет, расчёт в программе выполняет ваш инженер. Мы поставляем лицензию, помогаем с настройкой и отвечаем на вопросы по работе с программой.
Можете проверить расчёт, который мы уже сделали в другой программе?
Нет, экспертизу и проверку чужих расчётов мы не проводим — это не наша компетенция как реселлера ПО.
Подготовите часть проекта или раздел для экспертизы?
Нет, мы не занимаемся подготовкой проектной документации. «Гидросистема» — инструмент для расчётов, которые делает ваш специалист.
Настроите нам процесс расчётов внутри компании?
Настройку внутреннего рабочего процесса мы не берём на себя — по самой программе, лицензированию и интеграции с Старт-Проф и AVEVA/Revit/AutoCAD консультируем полностью.
Есть демо-версия?
Демонстрационную версию и материалы для оценки программы предоставляет вендор — уточним и вышлем по заявке.
Можно ли передать данные из Revit или AVEVA?
Да — для Revit есть отдельный модуль интеграции, для AVEVA (PDMS, E3D, MARINE) поставляется модуль выгрузки в открытый формат, который «Гидросистема» читает напрямую.
А если у нас уже есть Старт-Проф?
Тогда «Гидросистема» и Старт-Проф работают в связке: модели трубопроводов и нагрузки от гидроудара передаются между программами без пересчёта заново.
