Задача, ради которой это покупают

Трубопровод греется, расширяется и начинает давить на всё, к чему прикреплён. Опоры перегружаются, компенсаторы работают не так, как задумано, а на патрубке аппарата вырастает усилие, которое производитель не согласовывал. Дальше либо переделка на стройке, либо замечание экспертизы, либо авария.

Проверять это вручную по формулам можно, пока схема простая. На разветвлённой заводской обвязке с десятками веток, режимов и температур ручной счёт перестаёт быть проверкой и становится лотереей.

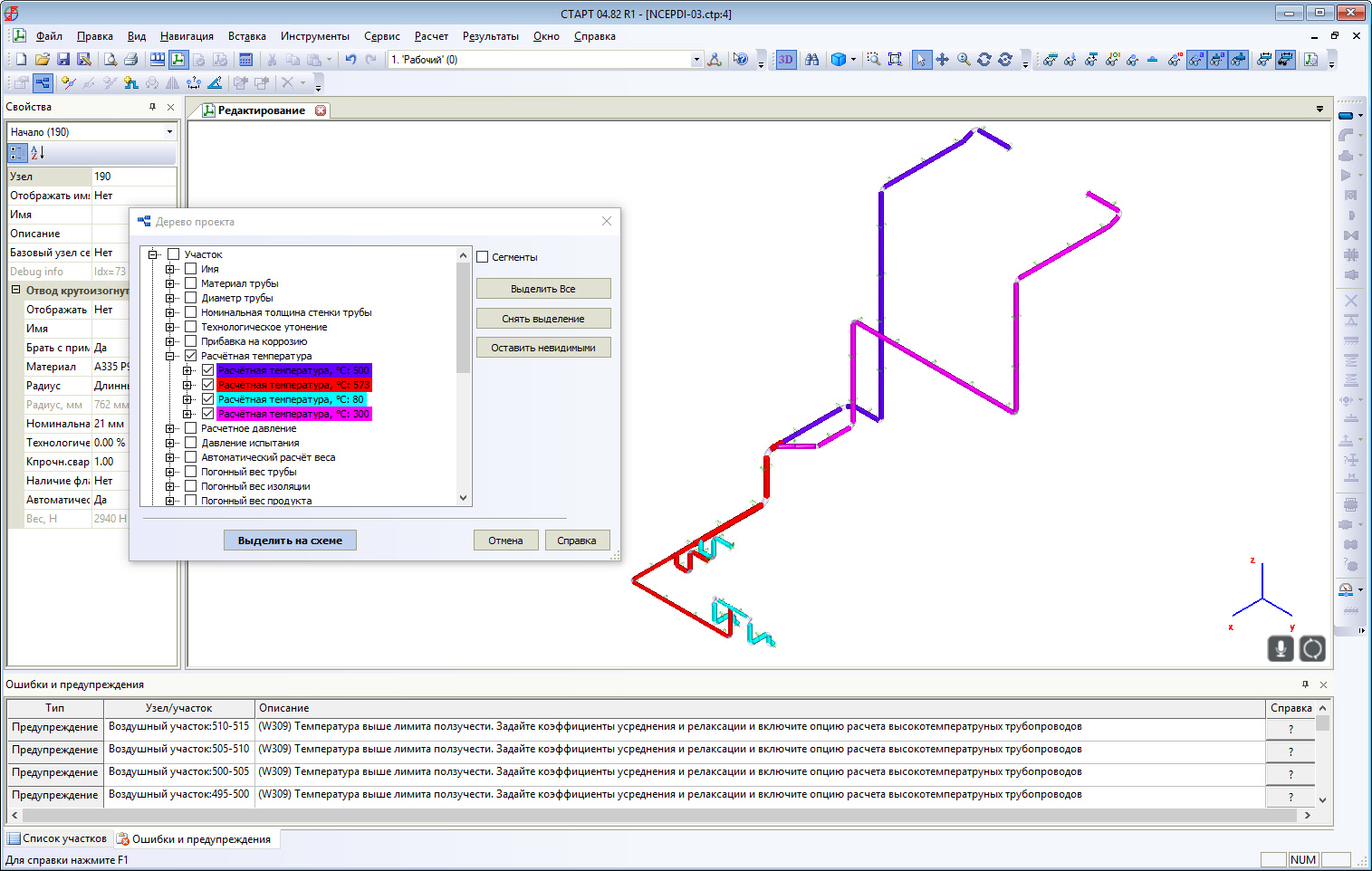

Старт-Проф решает ровно эту задачу. Вы собираете расчётную схему, задаёте режимы, программа считает напряжения, перемещения и нагрузки на опоры и оборудование, а на выходе отдаёт отчёт, который ложится в проектную документацию.

Что программа считает

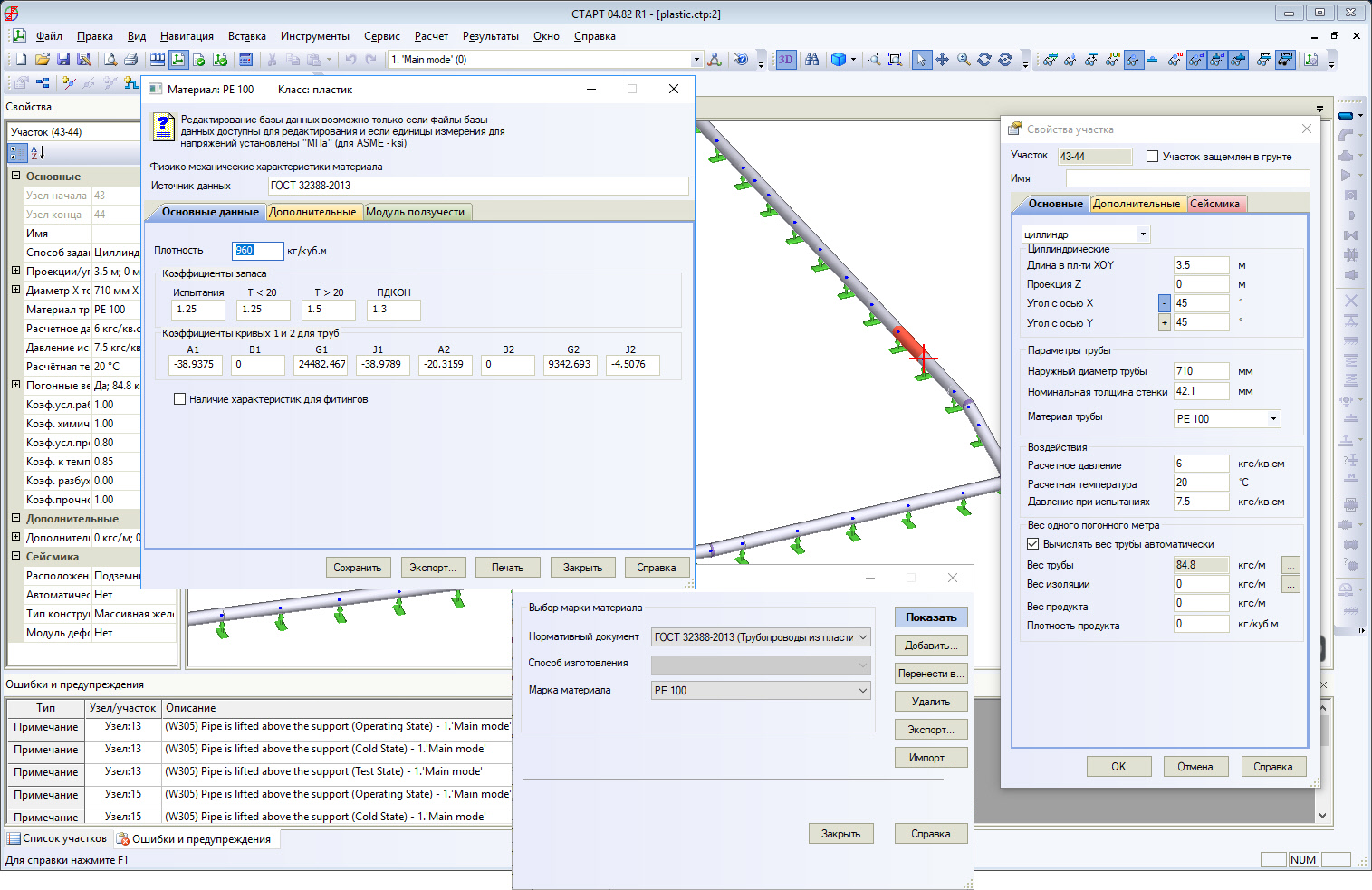

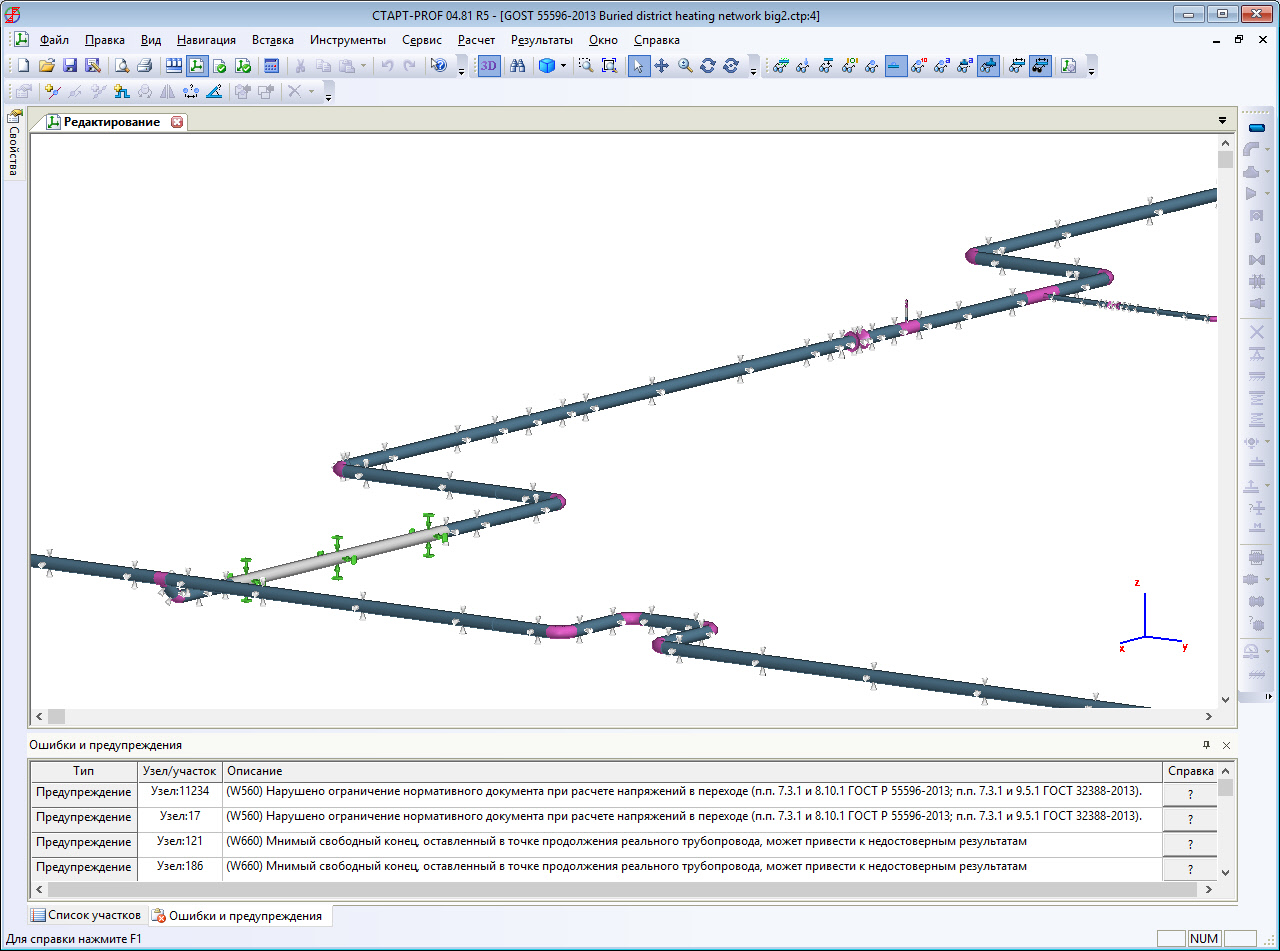

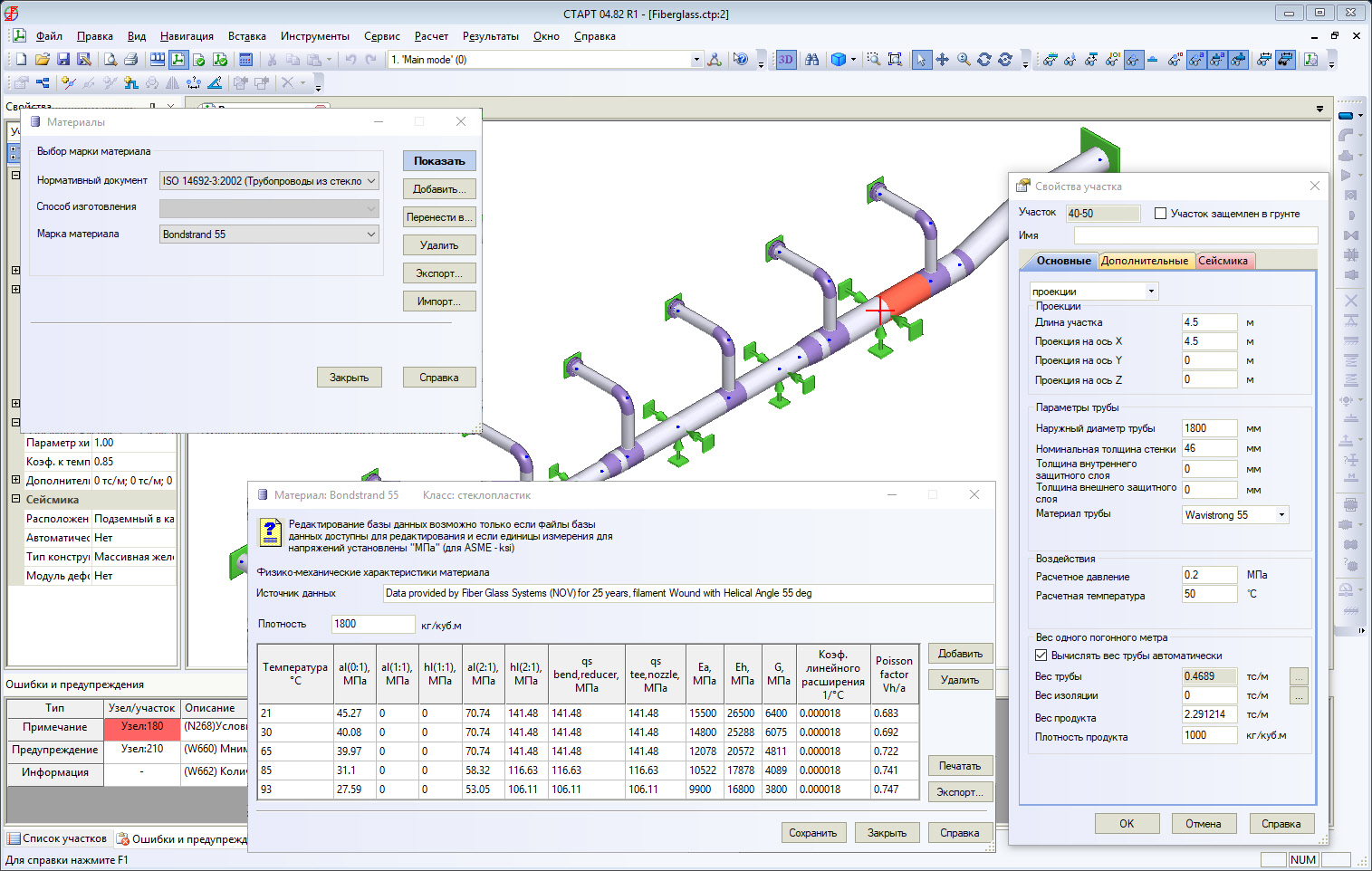

Типы трубопроводов. Надземные и подземные, в грунте с учётом его характеристик. Вакуумные и криогенные. Стальные, пластиковые и стеклопластиковые.

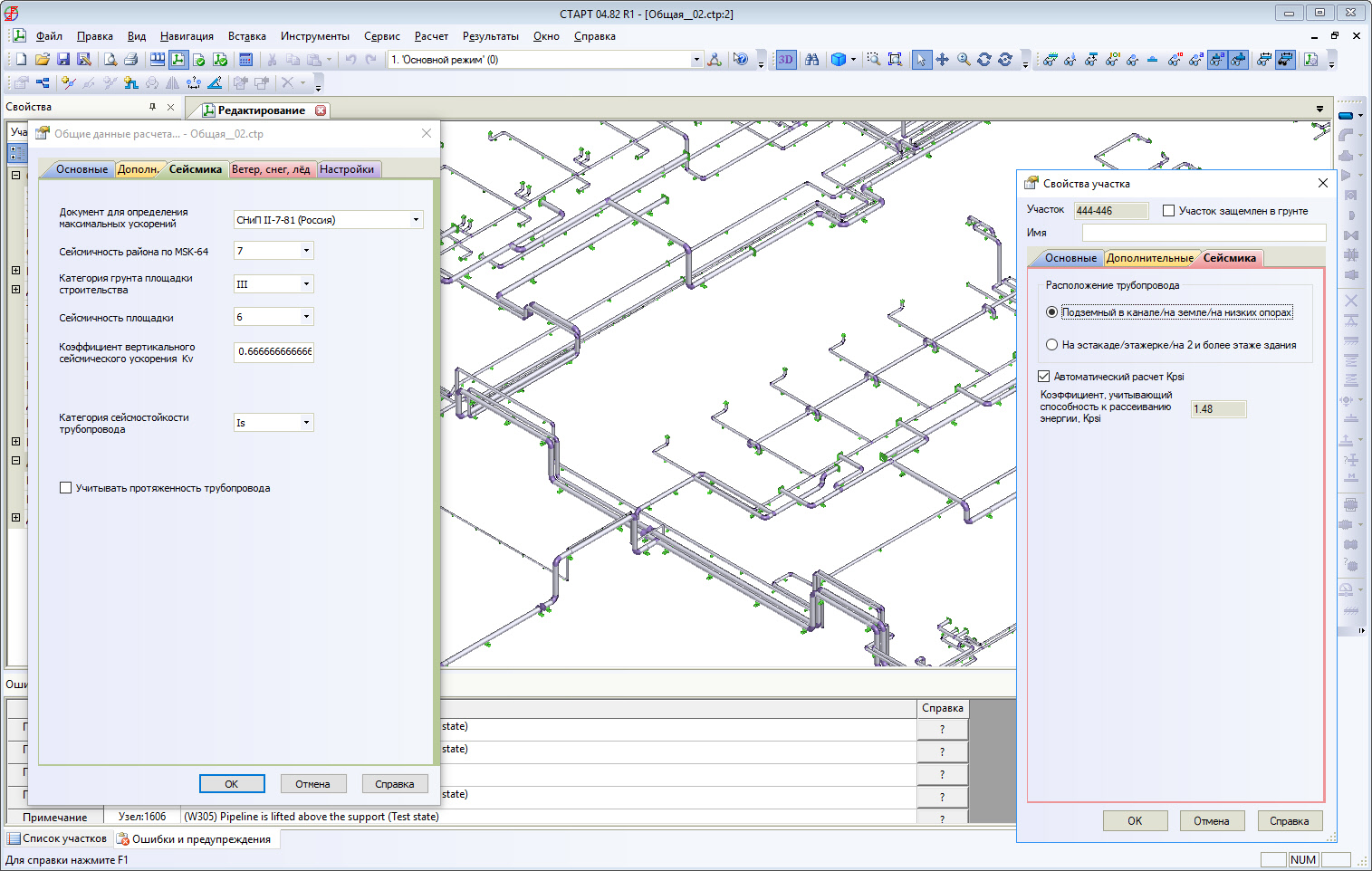

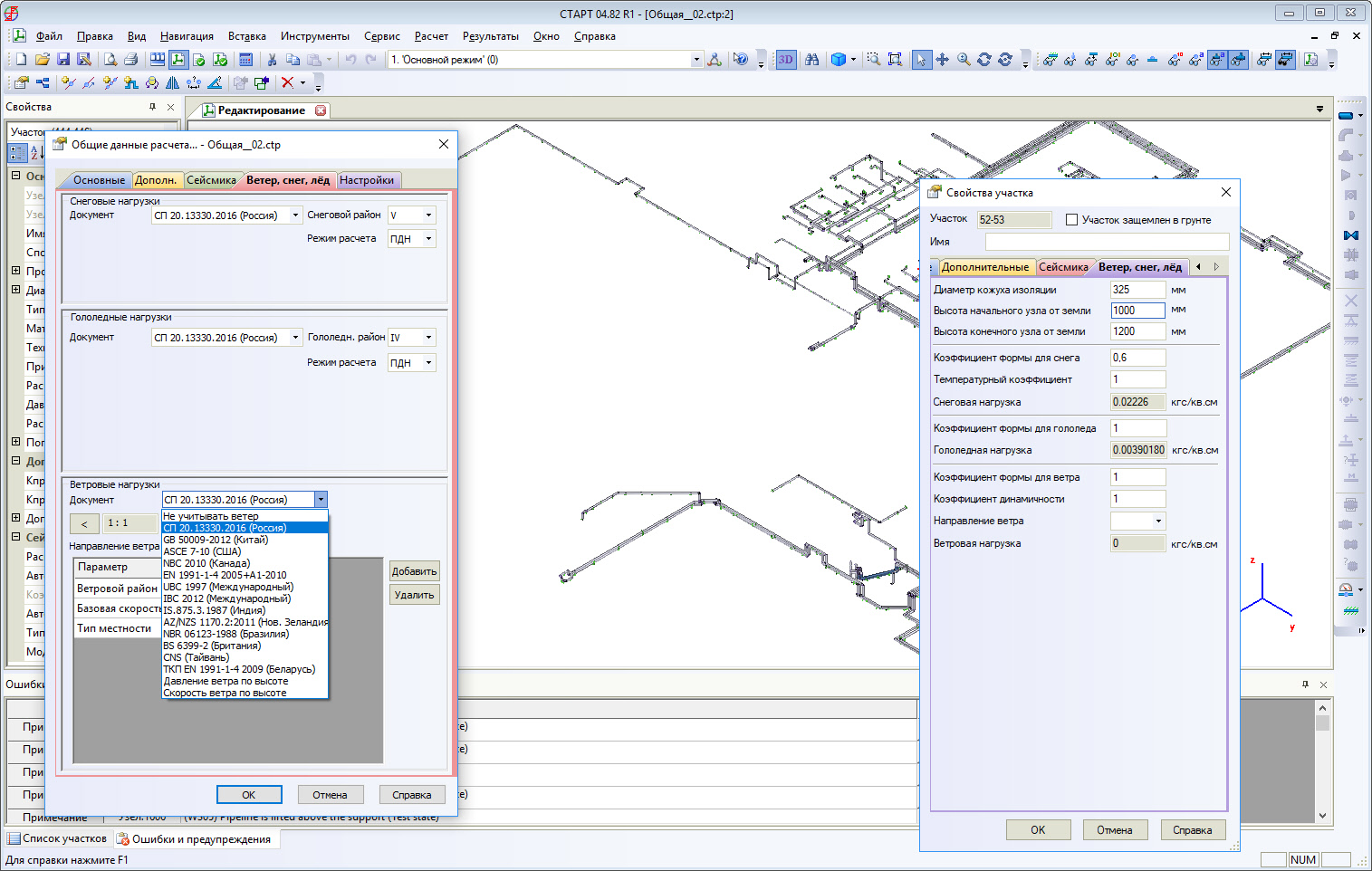

Воздействия. Внутреннее давление и температурные расширения. Собственный вес и вес изоляции. Сейсмика. Ветровая и снеговая нагрузка, обледенение. Собственные колебания системы.

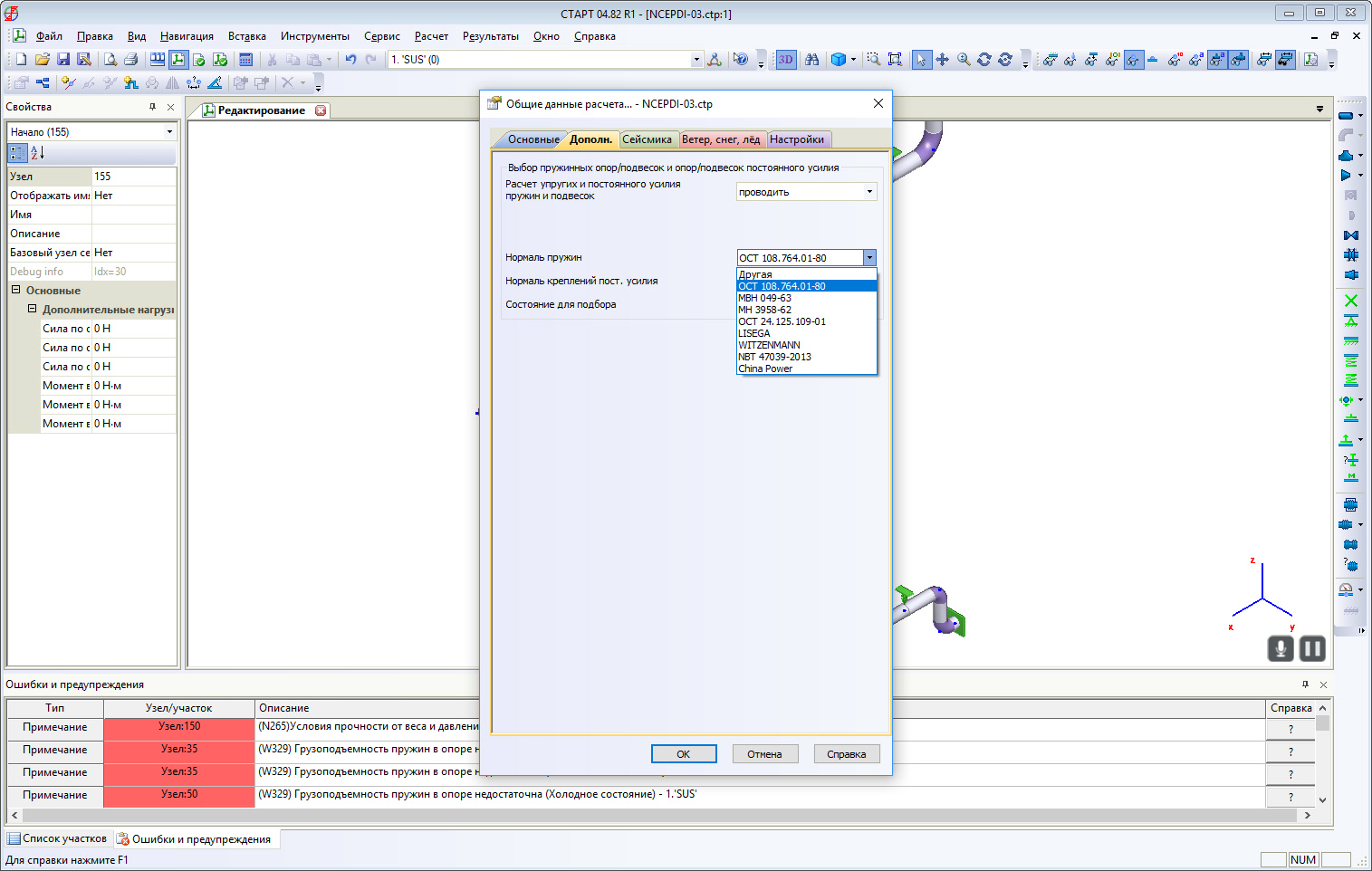

Что подбирает и проверяет. Пружинные опоры подбираются автоматически, из встроенного каталога. Проверяется герметичность фланцевых соединений. Оценивается назначенный ресурс. Считаются нагрузки на штуцеры оборудования, чтобы вы могли согласовать их с изготовителем аппарата.

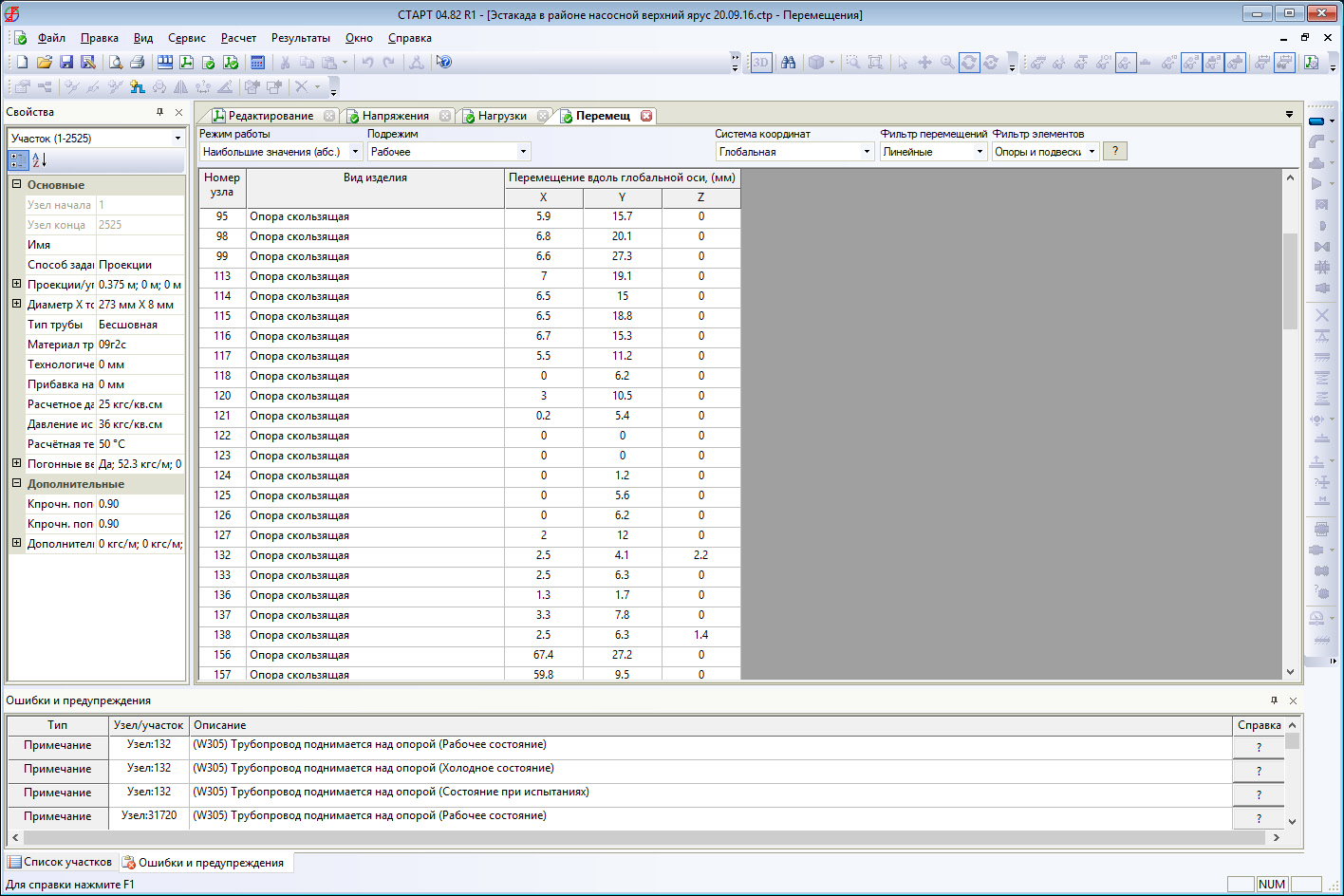

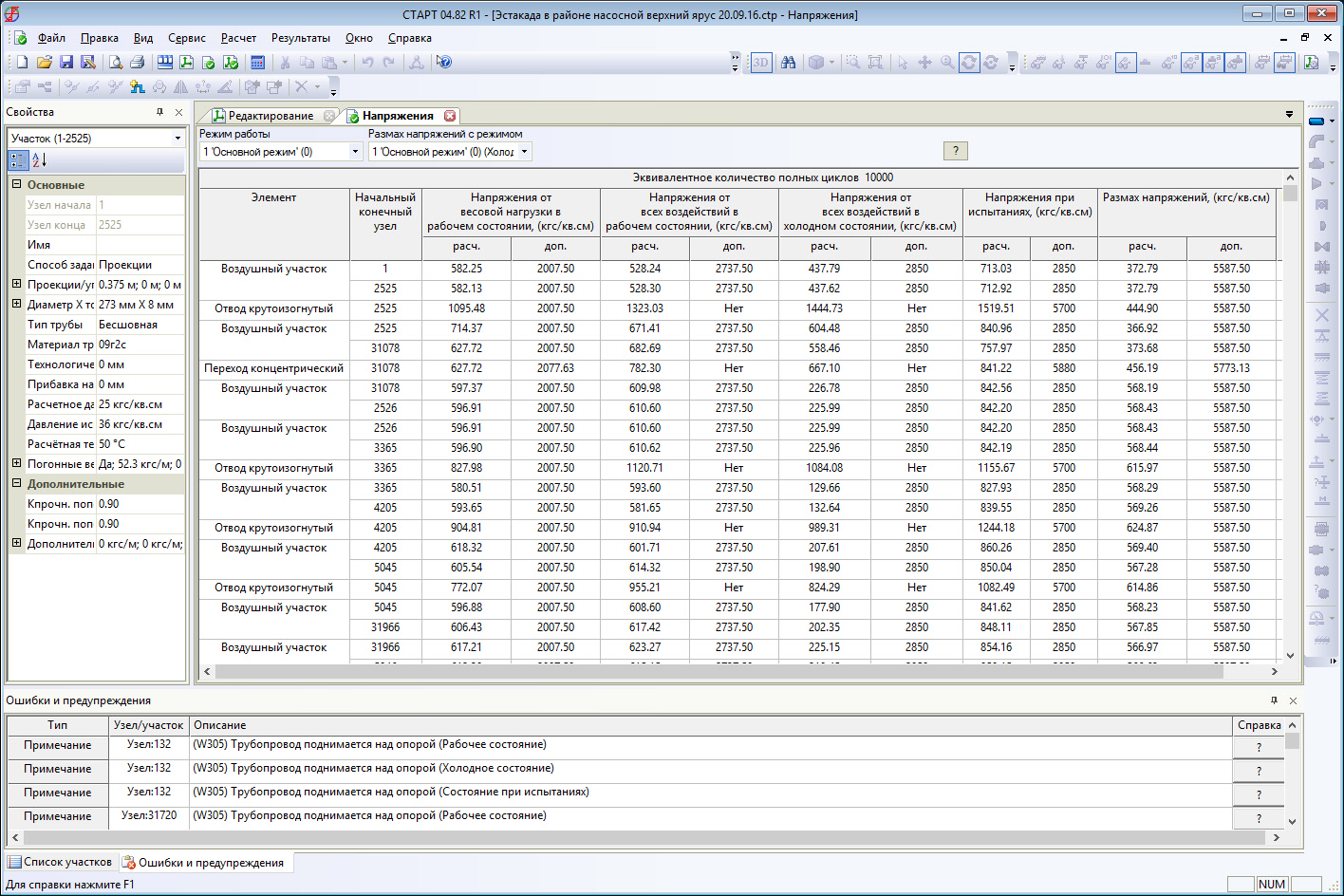

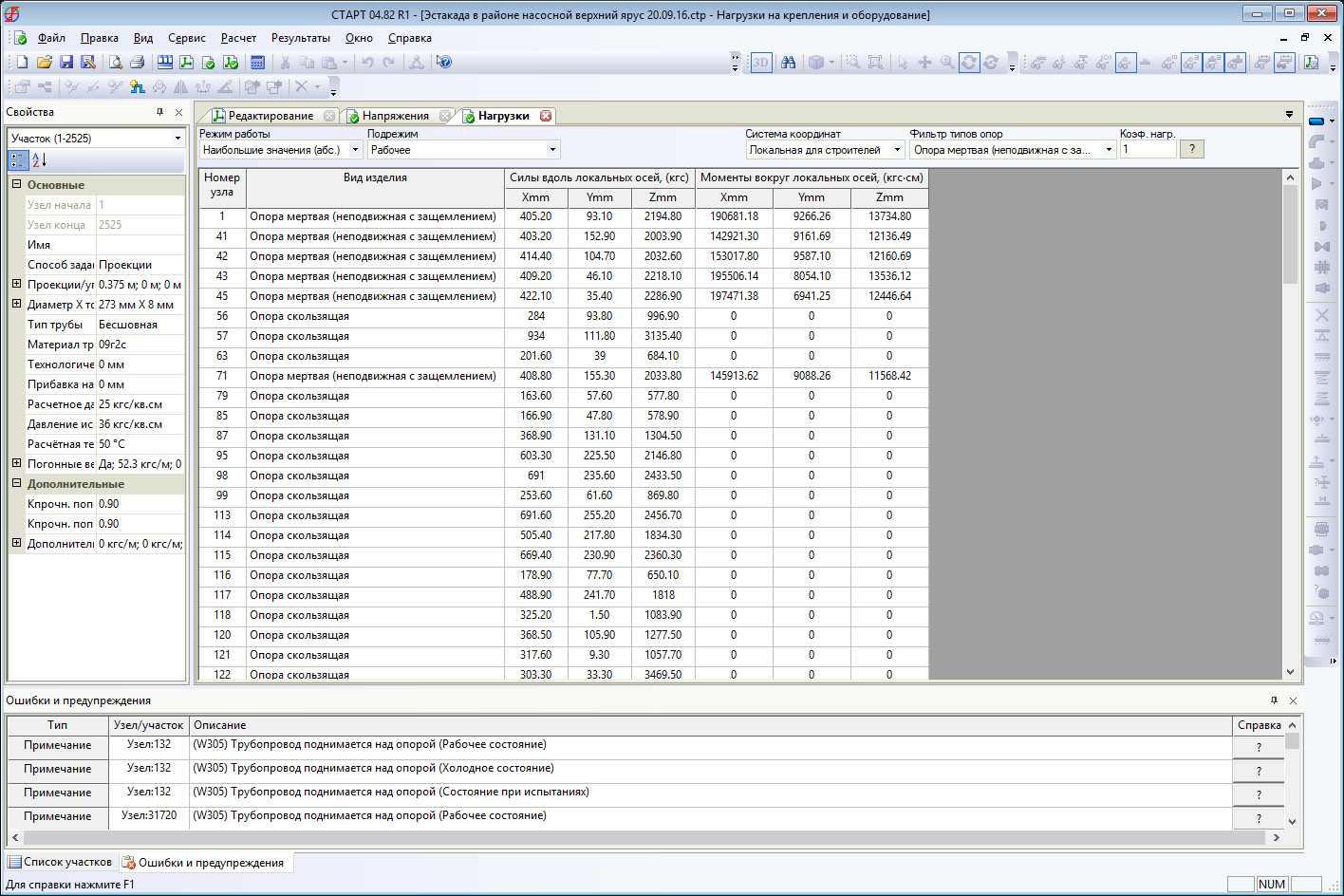

Что вы получаете на выходе. Картину напряжений и перемещений по всей системе, таблицы нагрузок на опоры и оборудование, разбивку по расчётным режимам и печатный отчёт со ссылками на пункты норм.

Нормы

Это тот пункт, из-за которого расчётные пакеты обычно и выбирают.

• Казахстан: СП РК 2.03-30-2017 — сейсмические воздействия.
• Россия и СНГ: РД 10-249-98, РД 10-400-0, ГОСТ 32388-2013, СП 20.13330.2016.
• Международные: ASME B31.1-2018 (США), EN 13480-2017 (ЕС), ISO 14692-3:2017 для стеклопластика, DL/T 5366-2014 (Китай).

Наличие СП РК прямо в списке поддерживаемых документов для казахстанского проектировщика важнее, чем кажется со стороны. Большинство расчётных пакетов про нормы РК не знают вообще, и сейсмику приходится досчитывать отдельно и обосновывать вручную.

Полный перечень норм под конкретный объект уточним при подборе конфигурации: часть из них подключается дополнительными модулями.

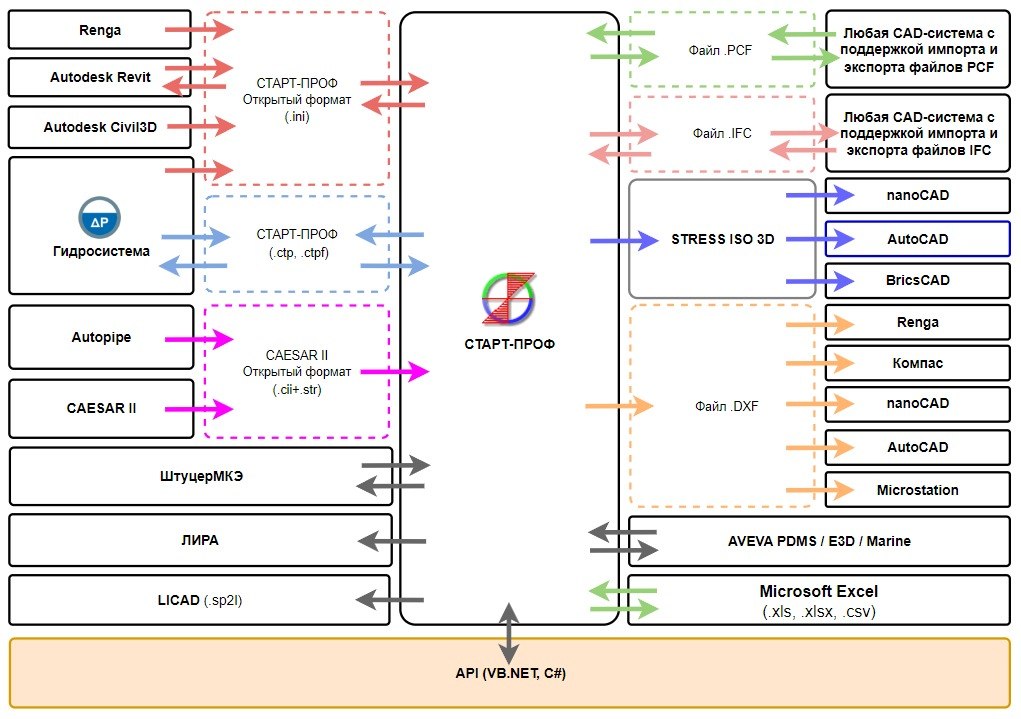

Расчёт по модели, которую вы уже сделали

Самая скучная часть расчёта — перебить геометрию из проекта в расчётную программу. Долго, и именно там появляются ошибки, которые потом ищут неделю.

Revit. Модуль REVIT-СТАРТ передаёт геометрию трубопровода из модели прямо в расчёт. Спроектировали в Revit, посчитали в Старт-Проф, вернулись к модели с понятными выводами по опорам.

AVEVA. Двусторонний обмен с PDMS, E3D и MARINE. Для нефтегазовых проектов, где обвязка живёт в AVEVA, это основной сценарий.

Всё остальное. PCF, IFC и открытый текстовый формат для обмена с программами, которых нет в списке напрямую.

Настройку связки мы берём на себя. Это не рекламная строчка: SD Soft поставляет и Autodesk, и Старт-Проф, поэтому за стык между моделью и расчётом отвечаем целиком, а не «до своей границы».

Варианты поставки

Вариант	Для кого
Старт-Проф	полная версия, системы до 32 000 степеней свободы. Заводская обвязка, магистральные и разветвлённые сети
Старт-Проф Эконом	до 1 000 степеней свободы. Локальные участки, небольшие узлы, отдельные ветки
СТАРТ-Элементы	базовый уровень для точечных задач
«Всё включено»	полная версия со всеми модулями сразу

Дополнительные модули: Грунт, Сейсмика, Назначенный ресурс, МКЭ, Пластик, Открытый формат, AVEVA, Зарубежные стандарты, БД изделий, Динамика.

Комплект собирается под объекты, а не под прайс. Опишите, что проектируете, и мы прикинем размерность задачи по вашим схемам, а заодно скажем, какие модули вам не нужны. Это чаще всего и есть основная экономия.

Что вы получаете вместе с лицензией

• Поставка по договору с ТОО «SD SOFT», в тенге, с закрывающими документами.
• Помощь с установкой и активацией, развёртывание сервера лицензий, если рабочих мест несколько.
• Первая линия поддержки на нашей стороне: пишете нам, на русском, в своём часовом поясе.
• Настройка обмена с Revit или AVEVA.
• Обучение — подберём курс и организуем его в авторизованном учебном центре вендора.
• Продление лицензий и техподдержки дальше.

Сложные вопросы по методике расчёта передаём разработчику через нашего дистрибьютора, АО «СИЭСДИ». Сам расчёт остаётся за вашим инженером: мы отвечаем за инструмент и за то, чтобы им умели пользоваться.

Обучение

Купленный и неосвоенный расчётный пакет — обычная история. Программа стоит, лицензия капает, считает в ней один человек, и когда он в отпуске, проект встаёт.

Обучение ведёт авторизованный учебный центр НТП «Трубопровод»: сборка расчётной схемы, задание режимов и исходных данных, чтение результатов, выпуск отчёта. Учат те, кто эту программу и разрабатывает.

Наша часть — подобрать курс под ваши задачи, согласовать сроки и передать заявку в центр. Дальше держим связь, чтобы обучение не потерялось между вами и вендором.

Частые вопросы

Сколько стоит Старт-Проф?

Зависит от варианта поставки, набора модулей и количества рабочих мест. Единого прайса на сайте нет: без вашей задачи цифра скорее запутает. Опишите объект в форме, позвоните или напишите на почту — посчитаем и пришлём предложение в тенге.

Чем полная версия отличается от Эконом?

Размерностью задачи: 32 000 степеней свободы против 1 000. На небольшом участке разницы не почувствуете, на разветвлённой обвязке Эконом упрётся в потолок. Мы оцениваем размерность по вашим схемам до покупки, чтобы не пришлось доплачивать за апгрейд.

Поддерживает ли программа казахстанские нормы?

Да, СП РК 2.03-30-2017 по сейсмике входит в перечень поддерживаемых документов, наряду с российскими РД и ГОСТ, ASME B31.1, EN 13480, ISO 14692-3 и DL/T 5366.

Можно ли считать по геометрии из Revit?

Да, через модуль REVIT-СТАРТ. Геометрия уходит из модели в расчёт без ручного перенабора. Настройку связки делаем мы.

Мы проектируем в AVEVA. Подойдёт?

Да, поддерживается двусторонний обмен с PDMS, E3D и MARINE.

А если скачать взломанную версию?

Так делают, и мы понимаем почему. Проблема в том, что расчёт из нелицензионной копии нельзя защитить перед заказчиком и экспертизой, обновлений и техподдержки к ней нет, а корректность результата в пропатченном билде никто не гарантирует. Для расчёта, за который инженер расписывается, это плохой размен. Если бюджет ограничен, напишите нам: у линейки есть варианты поставки разной размерности, и часто задача закрывается младшей редакцией.

Кто отвечает на вопросы после покупки?

Установка, лицензии, запуск, типовые проблемы — мы. Методика расчёта и сложные инженерные случаи уходят разработчику через дистрибьютора.

Есть ли обучение?

Да. Ведёт его авторизованный учебный центр НТП «Трубопровод» — и по работе в программе, и по методике расчёта. Мы подбираем курс, согласуем сроки и передаём заявку.

Расскажите про объект — пришлём предложение

Ответим в рабочий день. Заодно скажем, какая редакция вам подойдёт и какие модули не нужны.
