Изоляция — расчёт и подбор тепловой изоляции трубопроводов и оборудования
Ручной расчёт изоляции по типовым альбомам — одна из самых трудоёмких задач проекта: на трубопровод или теплосеть с десятками единиц оборудования у инженера уходят недели. Изоляция берёт эту работу на себя и экономит до 90% времени на подборе конструкции и материала.
Современные сроки проектирования делают расчёт изоляции вручную для крупных объектов практически невозможным — даже опытный инженер с альбомами типовых конструкций не успевает пересчитать каждый участок трубопровода, переход, отвод и единицу оборудования при изменении исходных данных.
Изоляция автоматически формирует всю теплоизоляционную конструкцию и сразу выпускает комплект документов — лист общих данных, техномонтажную ведомость, ведомость объёмов работ для сметного отдела и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013.

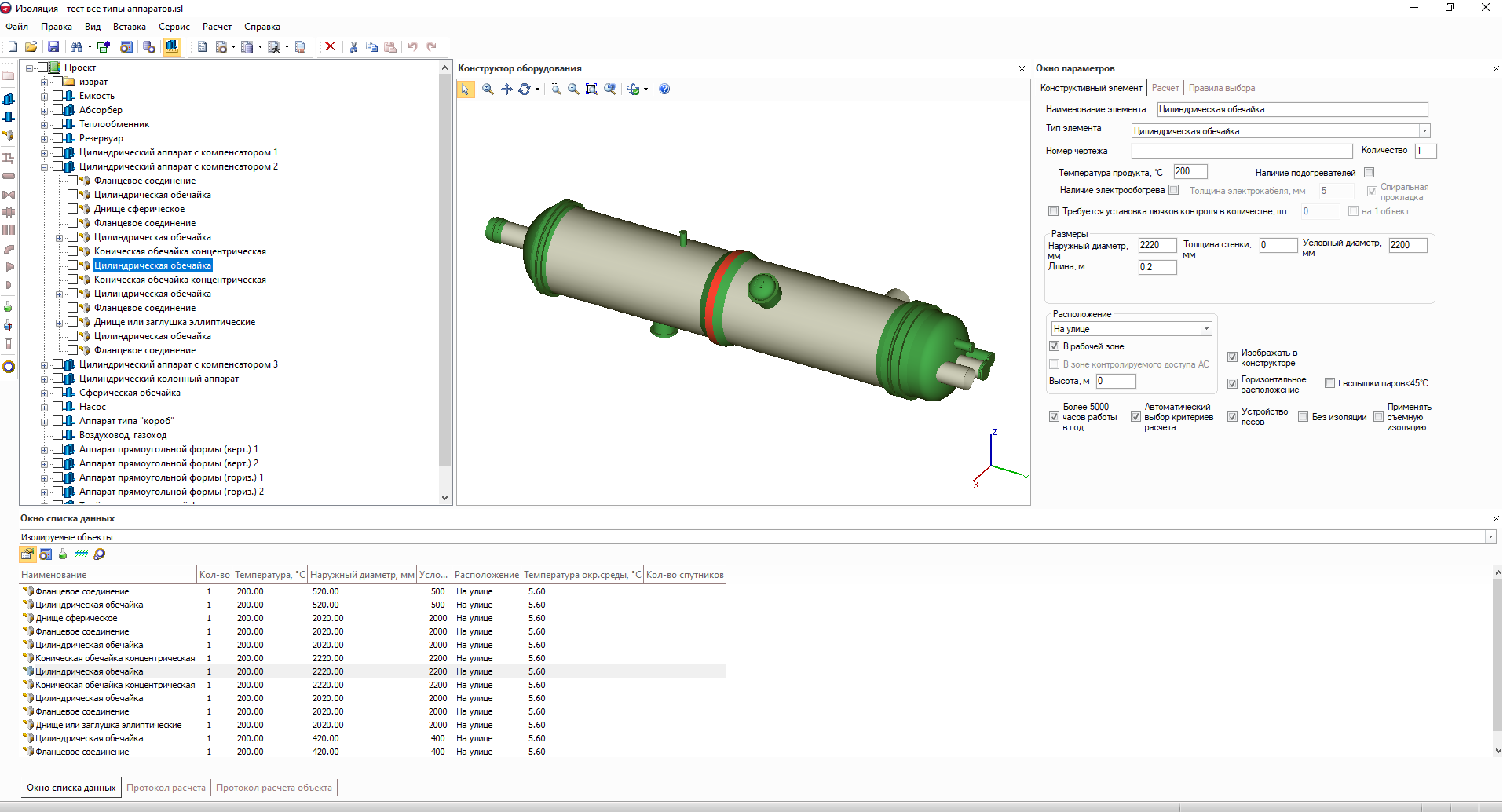

Что считает Изоляция

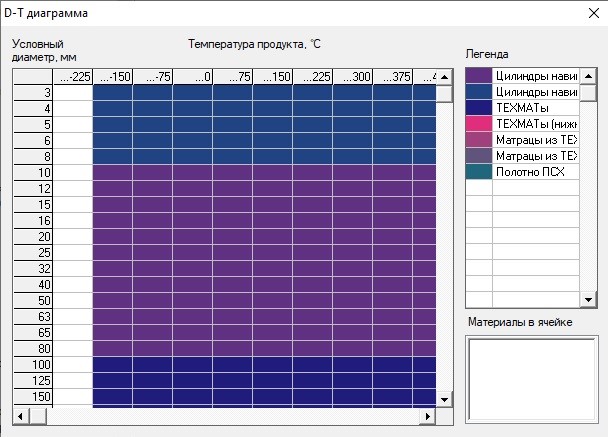

Программа рассчитывает минимально необходимую толщину теплоизоляционного слоя, подбирает типоразмеры изделий и формирует спецификацию материалов — для трубопроводов, теплосетей и практически любого технологического оборудования.
Для каких объектов считает Изоляция
Если трубопровод уже посчитан в Гидросистема, геометрия и маршрут передаются в Изоляцию напрямую — вводить диаметры и длину участков второй раз не нужно.
Опишите объект в заявке — подскажем, какая конфигурация лицензии нужна.
Данные также можно взять из СУБД-проект, файлов открытого формата или напрямую из AVEVA (PDMS/E3D) — модель именно в Гидросистема для этого не обязательна.

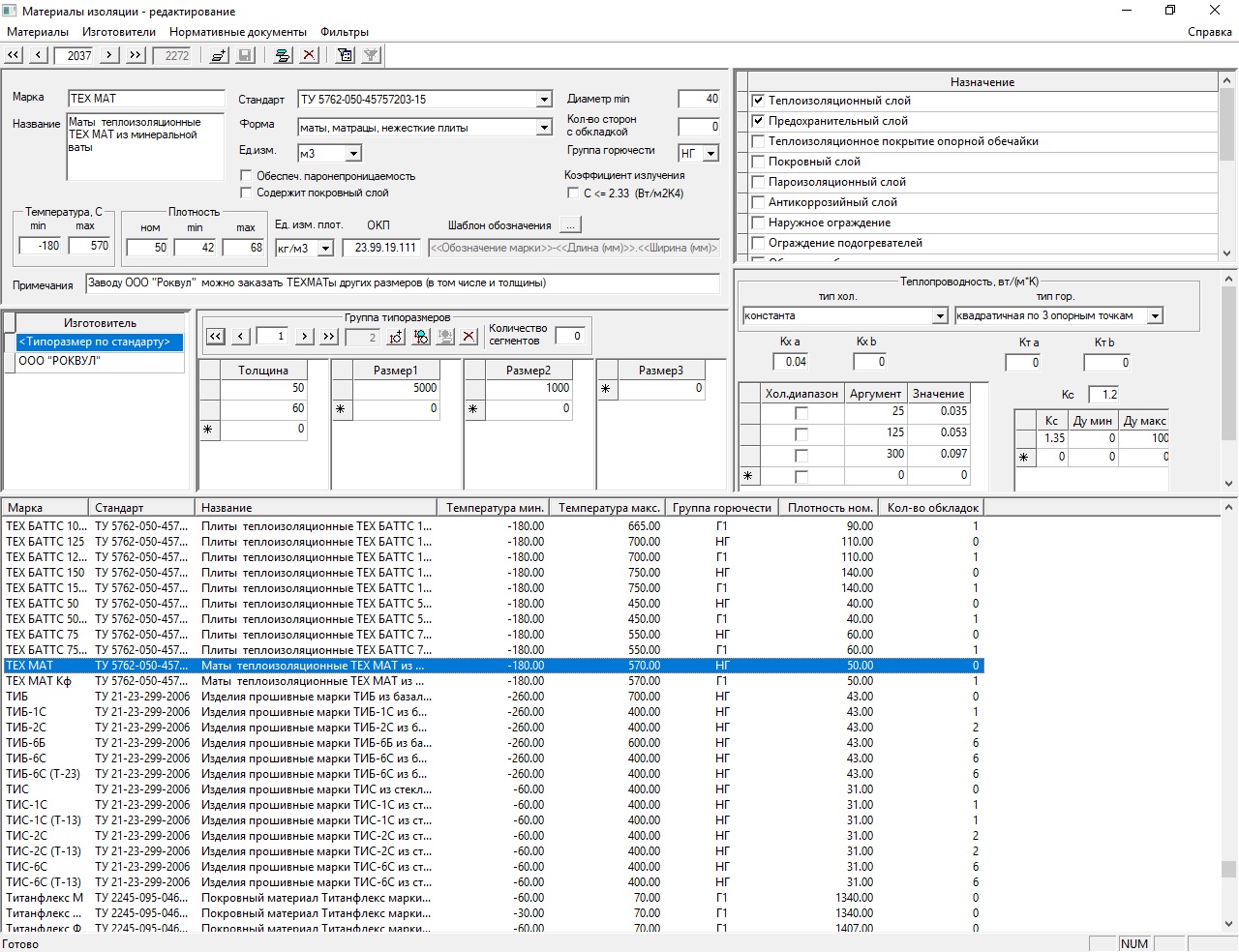

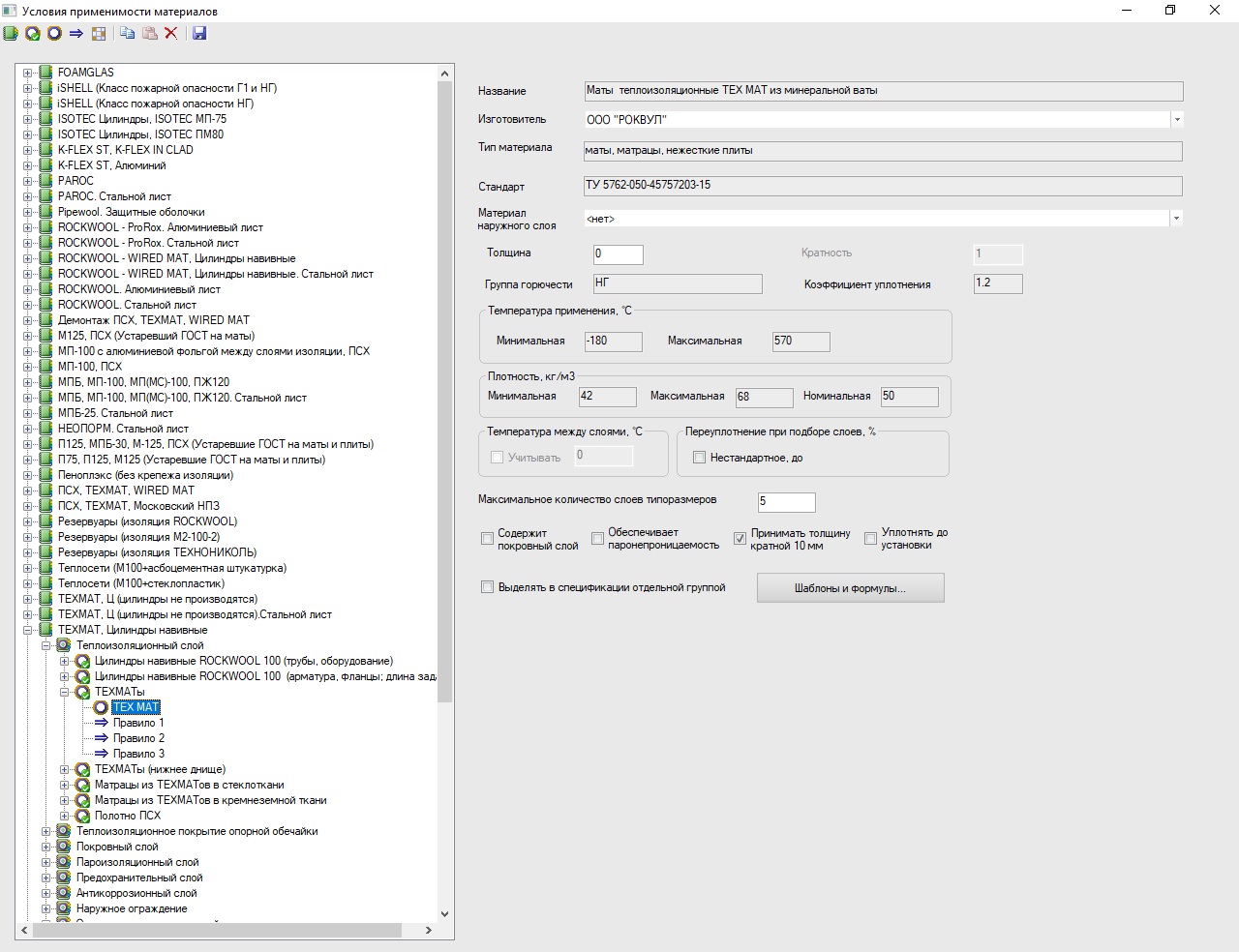

На чём основан расчёт
Программа считает по СНиП 41-03-2003 и его актуализированной редакции СП 61.13330.2012, СНиП 2.04.14-88, а для объектов атомной и тепловой энергетики — по НР 34-70-118-87 и РД ЭО 0586-2004. Для проектов в Беларуси и Узбекистане поддержаны ТКП 45-4.02-323-2018 и ШНК 2.04.14-22, для Казахстана — МСН 4.02-03-2004.
Интеграция с вашими инструментами
Изоляция получает геометрию трубопровода или оборудования из Гидросистема, СУБД-проект, файлов открытого формата и напрямую из AVEVA (PDMS/E3D) — без пересборки модели вручную. Готовые документы можно передать в систему документооборота предприятия, формат выходных данных открытый.
Подключим Изоляцию к готовой модели — расскажем, как настроить обмен данными под вашу конфигурацию.
Что вы получаете вместе с лицензией
- Поставка Изоляция и лицензий линейки НТП Трубопровод от разработчика
- Подбор конфигурации под задачу — локальная или сетевая лицензия
- Расчёт коммерческого предложения в тенге
- Продление лицензий и сервер лицензий для сетевой версии
- Первая линия технической поддержки, эскалация разработчику
- Настройка обмена данными с Гидросистема и AVEVA PDMS/E3D
Обучение и поддержка
Работе в Изоляции и методике расчёта обучает авторизованный учебный центр вендора — мы передаём заявку и параметры группы туда напрямую.
Опишите объект и норму, по которой считаете — подберём конфигурацию и пришлём предложение.
Частые вопросы
Чем Изоляция отличается от расчёта по типовым альбомам вручную?
Типовые альбомы покрывают только стандартные случаи и не учитывают экономику: программа сама подбирает толщину и материал, сравнивает варианты и позволяет провести несколько расчётов за то время, что вручную уходит на один. На крупном проекте это разница в неделях, а не часах.
Нужно ли заново вводить данные, если объект уже посчитан в Гидросистема?
Нет. Изоляция импортирует геометрию трубопровода напрямую из проекта Гидросистема — вводить диаметры и маршрут второй раз не нужно.
Работает ли программа самостоятельно, если данных из Гидросистемы нет?
Да. Геометрию и параметры объекта можно задать прямо в Изоляции, либо взять из СУБД-проект, файлов открытого формата или AVEVA (PDMS/E3D).
Какие объекты умеет считать программа?
Трубопроводы наземной и подземной прокладки (канальной и бесканальной), двухтрубные теплосети, стандартное оборудование — насосы, ёмкости, теплообменники, а также сложные составные аппараты с обечайками, днищами, штуцерами и фланцевыми соединениями, включая объекты с обогревающими спутниками и электрообогревом.
Поддерживает ли программа казахстанские нормы?
Да — МСН 4.02-03-2004. Это единственный продукт линейки НТП Трубопровод с прямой поддержкой норматива Казахстана в базовой поставке.
Какие документы формирует программа после расчёта?
Лист общих данных, техномонтажную ведомость для строительного подразделения, ведомость объёмов работ для сметного отдела и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013 — оформление соответствует СПДС.
Возьмётесь ли вы посчитать изоляцию как услугу, без покупки лицензии?
Нет, расчёт в программе выполняет ваш инженер. Мы поставляем лицензию, настраиваем обмен данными с Гидросистема и отвечаем на вопросы по работе с программой.
Настроите ли вы базы данных программы под конкретные требования проекта в РК?
Настройка баз данных и нормативных таблиц под конкретный проект — задача вашего инженера или методической службы. Мы помогаем с установкой, лицензией и техническими вопросами по самой программе.
Кто учит работать в Изоляции?
Методике расчёта и работе в программе обучает авторизованный учебный центр вендора — мы передаём заявку и параметры группы туда напрямую.
