Штуцер-МКЭ — расчёт прочности узлов врезки методом конечных элементов
Врезка штуцера — самое напряжённое место сосуда или трубопровода. Штуцер-МКЭ строит модель узла и считает напряжённо-деформированное состояние без ручных приближений WRC и без квалификации в ANSYS или NASTRAN.
Ручной расчёт по WRC 107/297 даёт быструю оценку, но работает только в узком диапазоне геометрий — прямая цилиндрическая врезка под прямым углом. Косая врезка, коническая обечайка, эллиптическое днище или сочетание нескольких нагрузок сразу выходят за рамки таблиц, и инженер либо закладывает избыточный запас прочности, либо тратит недели на построение модели в универсальном FEM-пакете.
Штуцер-МКЭ закрывает именно этот разрыв: программа сама строит конечно-элементную сетку под геометрию врезки, прогоняет расчёт и оценивает результат по нормам — без ручной подготовки модели, которая нужна в ANSYS или NASTRAN.
Что считает Штуцер-МКЭ

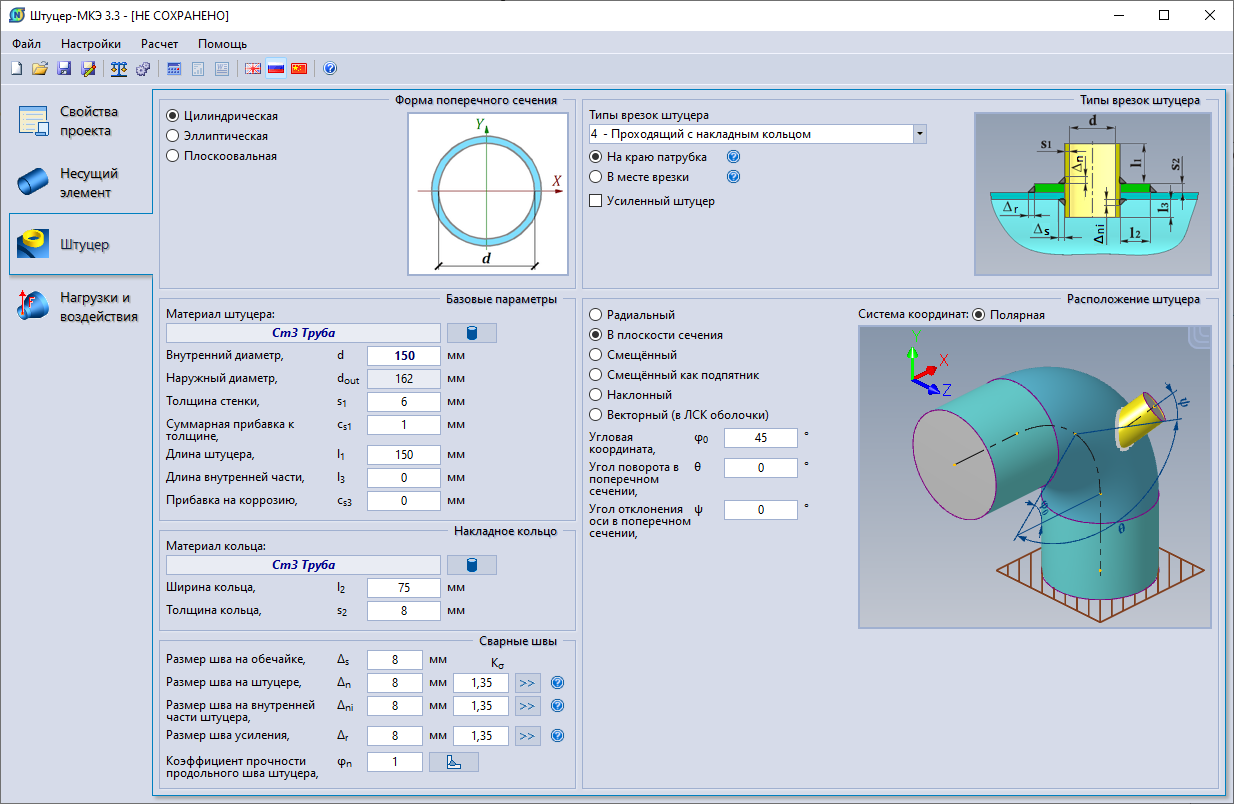

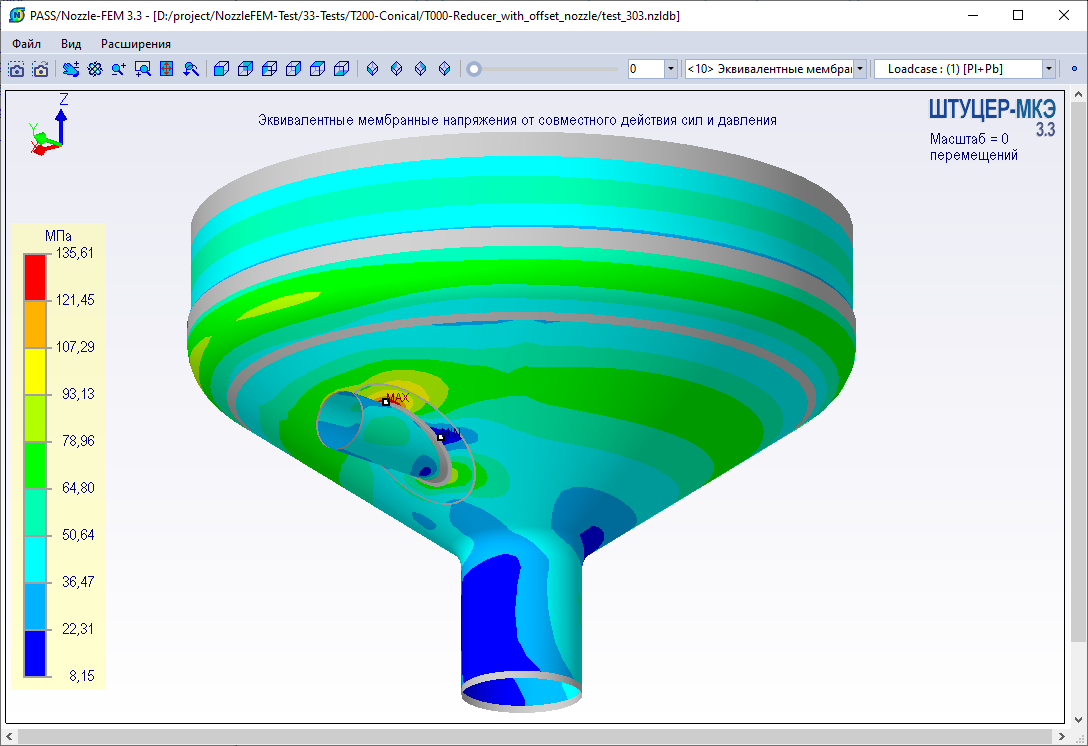

Программа моделирует радиальные и косые врезки в цилиндрические и конические обечайки, днища и трубопроводы — и сразу показывает, где напряжения превышают допускаемые.
Какая врезка — какой расчёт
Если сосуд или аппарат уже посчитан в ПАССАТ, модель обечайки, днища и врезки передаётся в Штуцер-МКЭ напрямую — заново описывать геометрию не нужно.
Пришлите чертёж узла в заявке — подскажем, что считать и какой конфигурации лицензии достаточно.
Если труба, которая подходит к штуцеру, уже посчитана в Старт-Проф, модуль «Старт-Штуцер-МКЭ» передаёт нагрузки от трубопровода на узел врезки автоматически — переносить значения вручную не придётся.
На чём основан расчёт

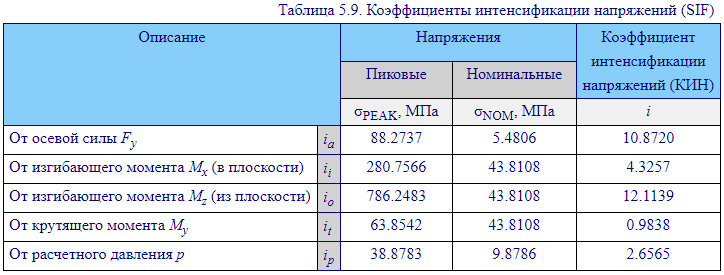

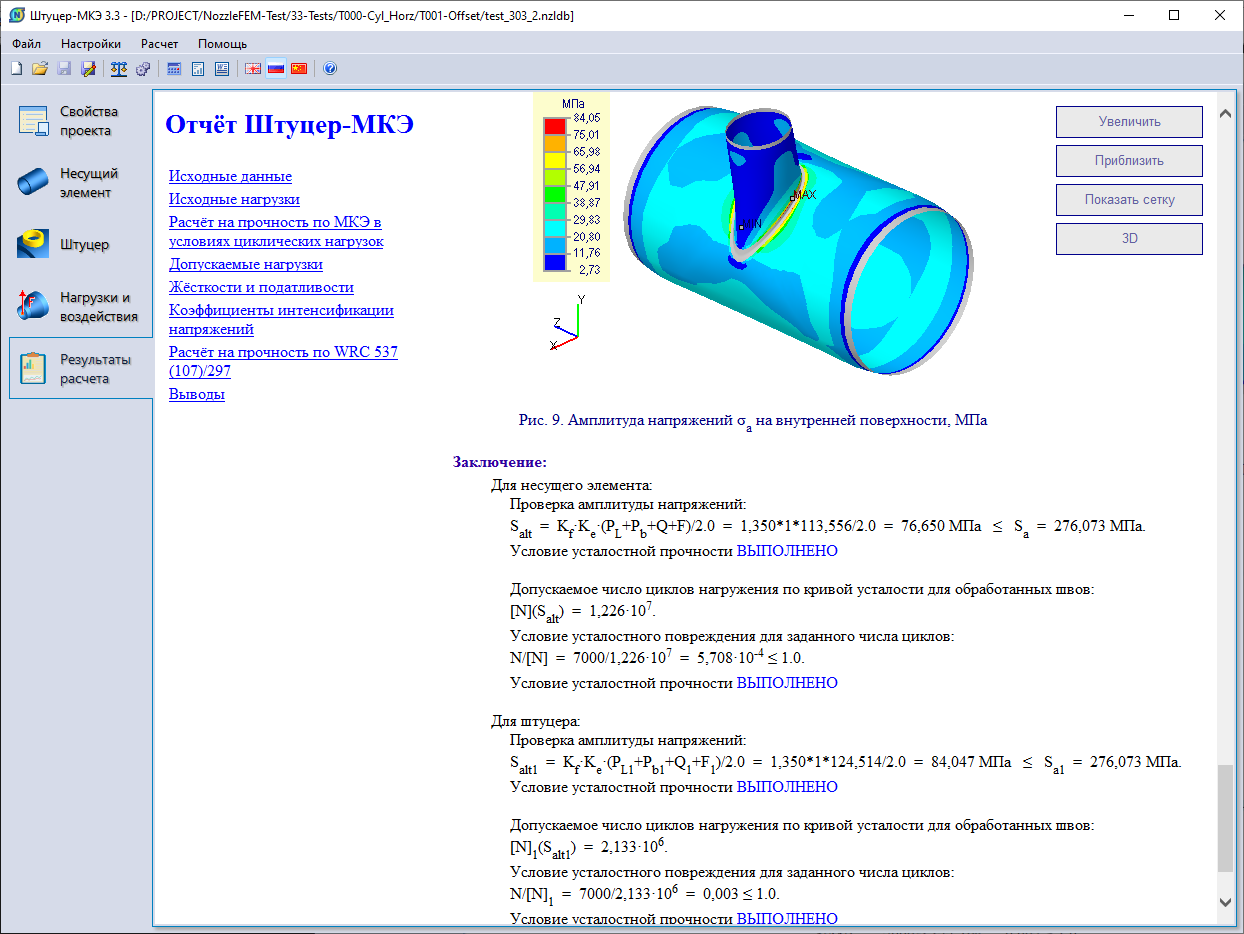

Пропускную способность узла и напряжения в нём программа считает по ГОСТ 34233.1-2017, ГОСТ 34233.6-2017 и ГОСТ 34233.10-2017, для объектов атомной энергетики — по ПНАЭ Г-7-002-86. Для зарубежных проектов доступны ASME (2019), EN 13445-3 и JB 4732-1995 — методики WRC 537, WRC 107 и WRC 297 программа использует как базу сравнения, а не как единственный метод расчёта.
Интеграция с вашими инструментами
Штуцер-МКЭ получает модель обечайки, днища или трубопровода из ПАССАТ и Старт-Проф без пересборки геометрии вручную. Программа работает и как самостоятельный инструмент — если узла нет в модели ни одной из двух программ, достаточно задать геометрию и нагрузки прямо в Штуцер-МКЭ.
Штуцер-МКЭ подключается к готовой модели — расскажем, как настроить обмен данными под вашу конфигурацию.
Что вы получаете вместе с лицензией
- Поставка Штуцер-МКЭ и лицензий линейки НТП Трубопровод от разработчика
- Подбор конфигурации под задачу — локальная или сетевая лицензия
- Расчёт коммерческого предложения в тенге
- Продление лицензий и сервер лицензий для сетевой версии
- Первая линия технической поддержки, эскалация разработчику
- Настройка обмена моделями с ПАССАТ и Старт-Проф
Обучение и поддержка
Методике МКЭ-расчёта узлов врезки и работе непосредственно в Штуцер-МКЭ обучает авторизованный учебный центр вендора — мы передаём заявку и параметры группы туда напрямую.
Опишите объект и норму, по которой считаете — подберём конфигурацию и пришлём предложение.
Частые вопросы
Чем Штуцер-МКЭ отличается от универсальных FEM-пакетов вроде ANSYS или NASTRAN?
Штуцер-МКЭ не требует ручной подготовки конечно-элементной модели — сетку под геометрию врезки программа строит сама, а результат сразу оценивается по нормам (ГОСТ, ASME, EN). В ANSYS или NASTRAN то же самое можно посчитать, но модель придётся строить вручную и отдельно проверять по нормативной методике — это часы или дни работы против минут в специализированной программе.
Нужно ли заново строить модель, если сосуд уже посчитан в ПАССАТ?
Нет. Штуцер-МКЭ получает геометрию обечайки, днища и врезки из модели ПАССАТ напрямую — вводить данные вручную второй раз не нужно.
А если трубопровод уже посчитан в Старт-Проф?
Модуль «Старт-Штуцер-МКЭ» передаёт нагрузки от трубопровода на узел врезки автоматически, без ручного переноса значений.
Какие типы врезок умеет считать программа?
Радиальные и косые врезки в цилиндрические и конические обечайки, эллиптические, сферические и плоские днища, трубопроводы и прямоугольные пластины.
Работает ли расчёт по международным нормам?
Да — помимо ГОСТ 34233 и ПНАЭ доступны ASME (2019), EN 13445-3 и JB 4732-1995, а также методики WRC 537, WRC 107 и WRC 297.
Возьмётесь ли вы посчитать прочность узла как услугу, без покупки лицензии?
Нет, расчёт в программе выполняет ваш инженер. Мы поставляем лицензию, настраиваем обмен данными с ПАССАТ и Старт-Проф и отвечаем на вопросы по работе с программой.
Проверите ли вы чужой расчёт для экспертизы?
Нет, независимую экспертизу и проверку сторонних расчётов мы не выполняем — это отдельная услуга, не связанная с поставкой лицензии.
Настроите ли вы базы данных программы под конкретные требования проекта в РК?
Настройка баз данных и нормативных таблиц под конкретный проект — задача вашего инженера или методической службы. Мы помогаем с установкой, лицензией и техническими вопросами по самой программе.
Кто учит работать в Штуцер-МКЭ?
Методике и работе в программе обучает авторизованный учебный центр вендора — мы передаём заявку и параметры группы туда напрямую.
