4D-моделирование в Navisworks: как связать модель с графиком строительства

График строительства обычно живёт в Excel, MS Project или Primavera. Модель живёт в Revit. Между ними стоит человек, который держит в голове, что бетонируется раньше, где встанет кран и почему перекрытие нельзя закрыть, пока нет инженерных сетей. Пока проект маленький, это работает. На большом объекте всё держится на памяти двух-трёх людей.

4D-моделирование убирает этот разрыв. К трёхмерной модели добавляется время: вы запускаете симуляцию и видите, как здание растёт по датам графика. Разберём, как это делается в Autodesk Navisworks, что для этого нужно и где метод не работает.

Что такое 4D и чем оно отличается от обычного графика

Три измерения — это модель. Четвёртое — время. В Navisworks за это отвечает инструмент TimeLiner: он импортирует расписание из внешних источников, связывает задачи с объектами модели и проигрывает стройку по датам.

Диаграмма Ганта показывает, что и когда. Она не показывает, где это находится на площадке и что окажется рядом. 4D отвечает именно на это. Вы смотрите не на строки таблицы, а на здание, у которого в нужную неделю выросли колонны третьего этажа, а лебёдка ещё стоит на месте.

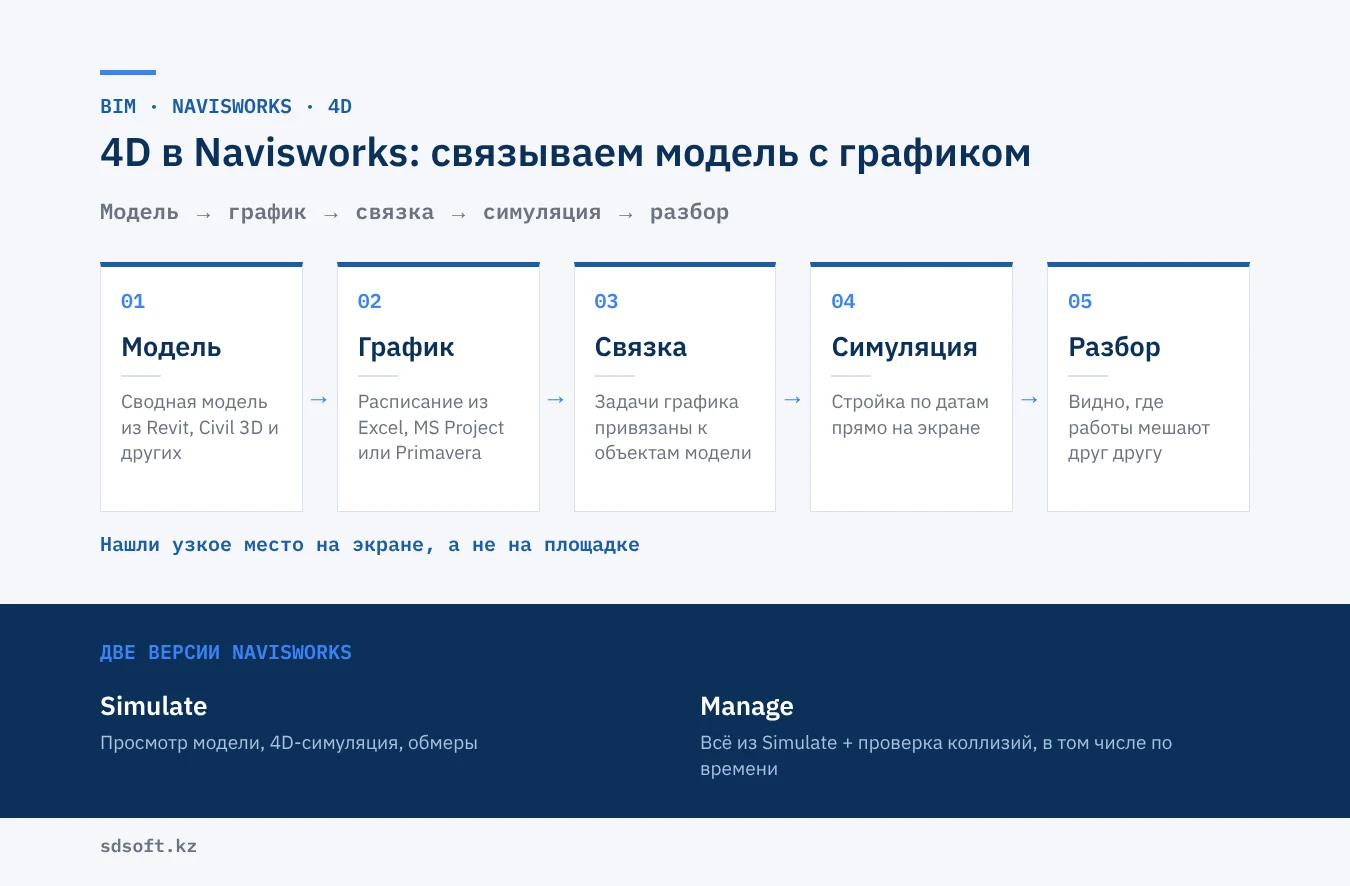

Как это собирается: пять шагов

1. Сводная модель. Модели разных разделов (архитектура, конструкции, сети, площадка) собираются в одном файле Navisworks. Из Revit для этого экспортируется NWC. Если вы ещё не собирали сводную модель, начните с нашей статьи про коллизии в модели: там описано, как её готовить.

2. График. Расписание берётся из MS Project, Primavera или даже из таблицы. Важно, чтобы у каждой задачи был понятный код или название. Иначе привязывать будет не к чему.

3. Связка задач и объектов. Это самый трудоёмкий шаг. Каждой задаче сопоставляется набор элементов: «Монолитные колонны, этаж 3» → все колонны третьего этажа. Для этого используют наборы поиска по свойствам: по уровню, по типу, по маркировке. Если в модели нет нужных параметров, привязку придётся делать вручную, и вот тут многие и застревают.

4. Симуляция. После связки запускается проигрывание. Элементы появляются по датам задач, и вы видите последовательность. Можно сохранить видео или набор кадров для совещания.

5. Разбор. Теперь самое полезное. Смотрите, нет ли работ, которые по графику идут одновременно, но физически мешают друг другу. Например, монтаж фасада в той же зоне и в те же дни, что бетонирование. Правите график и проигрываете заново.

Где это экономит деньги

Честно говоря, 4D не про красивое видео. Оно окупается там, где ошибка в порядке работ стоит дорого.

• Сложные площадки. Когда рядом стройка идёт в нескольких зонах, а подъезды и краны ограничены.
• Согласование с заказчиком. Проще объяснить график людям, которые читают не таблицы, а картинки.
• Сравнение плана и факта. В TimeLiner можно сопоставлять плановые даты с фактическими и видеть отставание в модели.
• Стоимость. К задачам можно привязывать затраты и смотреть, как они распределяются по графику.
• Конкурсы. Видеосимуляция организации работ нередко решает, кого выберут.

Заранее обещать конкретный процент экономии мы не будем: он зависит от объекта и от того, насколько аккуратно собрана модель. Лучше проверить на одном проекте и посчитать.

Simulate или Manage

У Navisworks две версии. По данным Autodesk, Simulate подходит для просмотра моделей, симуляции и обмеров. Manage включает всё то же самое, а также координацию и поиск коллизий.

Для чисто 4D-задачи Simulate может хватить. Но есть нюанс: проверки коллизий с учётом времени, когда программа ищет конфликты не только в пространстве, но и в датах, доступны только в Manage. Если вы хотите отлавливать такие вещи, как «леса стоят там, где уже должна быть стена», берите Manage.

В состав AEC Collection входит Navisworks Manage. Если у вас в работе Revit и Civil 3D, коллекция нередко выходит выгоднее отдельных лицензий. Подробный разбор мы делали в статье «AEC Collection или отдельные лицензии».

Что нового в Navisworks 2027

Версия 2027 вышла 31 марта 2026 года. Для 4D-сценария напрямую мало что изменилось, в обзоре Autodesk о TimeLiner ничего не сказано. Зато для общей работы с моделью важны другие вещи: переработанный Clash Detective с папками тестов и матрицей тестов, поддержка новых форматов (USD, CATIA V6) и ускоренное удаление файла из NWF. Если вы собираете большую сводную модель, это заметно экономит время. Полный список изменений смотрите в анонсе Autodesk.

Где 4D не сработает

Три ограничения, о которых лучше знать до старта.

Нет модели, нет 4D. Если проект ведётся в 2D, связывать не с чем. Сначала нужна нормальная модель, и это вопрос перехода на BIM, а не покупки одной программы. Если команда только собирается, начните с плана перехода на Revit.

Плохие данные в модели. Если элементы не разнесены по уровням и разделам, а параметры заполнены как попало, связка превратится в ручной труд. Хорошо, когда это закладывается заранее, в требованиях заказчика. Про то, что значит требование ISO 19650 для вашей среды данных, у нас есть отдельная статья.

График нужно вести. Если расписание правят раз в месяц и «на коленке», симуляция будет показывать вчерашнюю стройку. 4D требует дисциплины и человека, который за это отвечает. Роль BIM-менеджера и вопрос «штат или аутсорс» мы разбирали в отдельной статье.

4D и новые требования к BIM

С 1 июля 2026 года действует новый Строительный кодекс, а по приказу № 114 с 1 августа 2026 года ТИМСО обязательно при экспертизе для отдельных категорий объектов: мостов длиной от 100 метров, тоннелей, аэропортов и школ от 600 мест (сообщение РГП «Госэкспертиза»). Для других объектов сроки уточняйте в самом приказе и у заказчика.

Сам по себе 4D требованием ТИМСО не является. Но порядок, в котором вы ведёте модель, напрямую помогает: структурированная модель с кодами и уровнями нужна и для экспертизы, и для 4D. Проверить, насколько компания к этому готова, можно по чек-листу ниже. Если вы ищете место, где хранить модель и график для всей команды, посмотрите, как устроена среда общих данных.

С чего начать

Возьмите один этап реального проекта, скажем, каркас здания, и пройдите все пять шагов. Засеките, сколько времени ушло на связку и что нашлось при просмотре. Так у вас появятся собственные цифры, а решение о покупке станет проще.

Запросить коммерческое предложение

Напишите, какие объекты ведёте и сколько специалистов работает с моделью. Подберём версию Navisworks (Simulate или Manage) или состав AEC Collection и поможем с пилотом.

SD Soft — официальный реселлер Autodesk в Казахстане. Мы поставляем лицензии и занимаемся внедрением BIM в проектных и строительных компаниях.

Частые вопросы

Что такое 4D-моделирование простыми словами?

Это трёхмерная модель, к которой привязан график работ. Вы проигрываете симуляцию и видите, как объект строится по датам.

Какой программой делают 4D?

В экосистеме Autodesk это Navisworks с инструментом TimeLiner. График можно взять из MS Project, Primavera или таблицы.

Чем Navisworks Simulate отличается от Manage?

Simulate даёт просмотр, симуляцию и обмеры. Manage добавляет поиск коллизий, в том числе с учётом времени.

Нужно ли для 4D моделировать в Revit?

Нужна трёхмерная модель с понятной структурой. Revit для этого подходит, модель экспортируется в NWC. Другие форматы Navisworks тоже читает.

Требует ли 4D новый Строительный кодекс?

Нет, прямого требования в источниках, на которые мы опираемся, мы не видели. Но дисциплина модели, нужная для ТИМСО, помогает и здесь.
