28.09.2026Заказчик требует модель в IFC: как настроить экспорт из Revit и что чаще всего теряется
Письмо от заказчика выглядит безобидно: «Прошу предоставить информационную модель в формате IFC». Файл, Экспорт, IFC — через десять минут файл готов и улетает адресату. А через неделю приходит ответ: у половины стен нет свойств, перекрытия висят на чужом этаже, инженерка съехала на пару сотен метров от осей.
Звучит как преувеличение. На деле с первой выгрузкой так бывает почти у всех. И Revit тут, честно говоря, не виноват: он отдаёт ровно то, что ему сказали отдать, а по умолчанию ему почти ничего не сказано. Ниже разберём, что требуют казахстанские нормы, какую версию IFC выбирать и в каких местах данные теряются чаще всего.
Что такое IFC простыми словами
IFC — открытый формат обмена BIM-моделями, описанный стандартом ISO 16739. Он не принадлежит ни одному вендору. Модель из Revit в IFC откроется в Archicad, ALLPLAN, Solibri, Navisworks и в программе экспертизы, где Revit может не быть вообще.
Отсюда и главный подвох. Файл RVT хранит модель так, как удобно Revit: семейства, типы, параметры. IFC раскладывает её по своим классам — IfcWall, IfcSlab, IfcBeam — и по наборам свойств. Экспорт, по сути, перевод с одного языка на другой. Всё, для чего вы не задали перевод, либо выпадает, либо превращается в безымянный «прочий элемент».
Что требуют нормы в Казахстане
Требование к IFC не новое. Его просто мало кто читал до того, как оно стало касаться денег.
- СП РК 1.02-111-2017: программы проектной организации должны поддерживать импорт и экспорт в IFC версии 2×3 и выше, а модель передаётся в том формате, который указан в информационных требованиях заказчика (EIR).
- РДС РК 1.02-04-2018, пункты 33–36: IFC 2×3 или новее — основной формат обмена. Заказчик вправе дополнительно запросить исходные файлы, включая библиотеки. Замечания и коллизии передаются в формате BCF.
С 1 августа 2026 года заработала первая волна обязательного ТИМСО по приказу № 114: школы от 600 мест, аэропорты, тоннели и метро, мосты длиной от 100 метров, уникальные объекты. Проекты по ним идут на экспертизу по СП РК 1.02-117-2018. Для этих объектов IFC уже не пожелание заказчика, а часть сдачи.
Конкретную версию и состав свойств всё равно определяет EIR. Как этот документ устроен и кто за что в нём отвечает, мы подробно разбирали в статье про EIR и BEP. Практический совет отсюда один: спросите заказчика о версии IFC, требованиях к свойствам и системе координат в начале проекта, а не за неделю до сдачи.
IFC 2×3 или IFC4: что отдавать
В окне экспорта Revit версий несколько, и выбирать «на глаз» не стоит.
- IFC 2×3 Coordination View 2.0 — самая совместимая. Её откроет почти любая программа, включая старые версии ПО у проверяющих. Если в EIR написано просто «IFC 2×3 и выше» и больше ничего, это безопасный выбор.
- IFC4 Reference View — облегчённая геометрия, удобна для координации и просмотра. Экспортёр Revit 2026 сертифицирован buildingSMART именно по этой схеме для архитектуры и конструкций. Но править такую модель в другой программе почти невозможно: она сделана для связи, а не для редактирования.
- IFC4 Design Transfer View — задумана для передачи модели на доработку. Поддерживается программами заметно хуже.
- IFC 4.3 — версия для инфраструктуры: дороги, мосты, тоннели, железные дороги. В последних версиях Revit она уже есть в списке. Если у вас мост из первой волны ТИМСО, заранее уточните, примет ли заказчик 4.3 или ждёт 2×3.
Если заказчик молчит, отдавайте IFC 2×3 и попросите подтвердить это письменно. Спор о версии после сдачи обходится дороже одного письма.

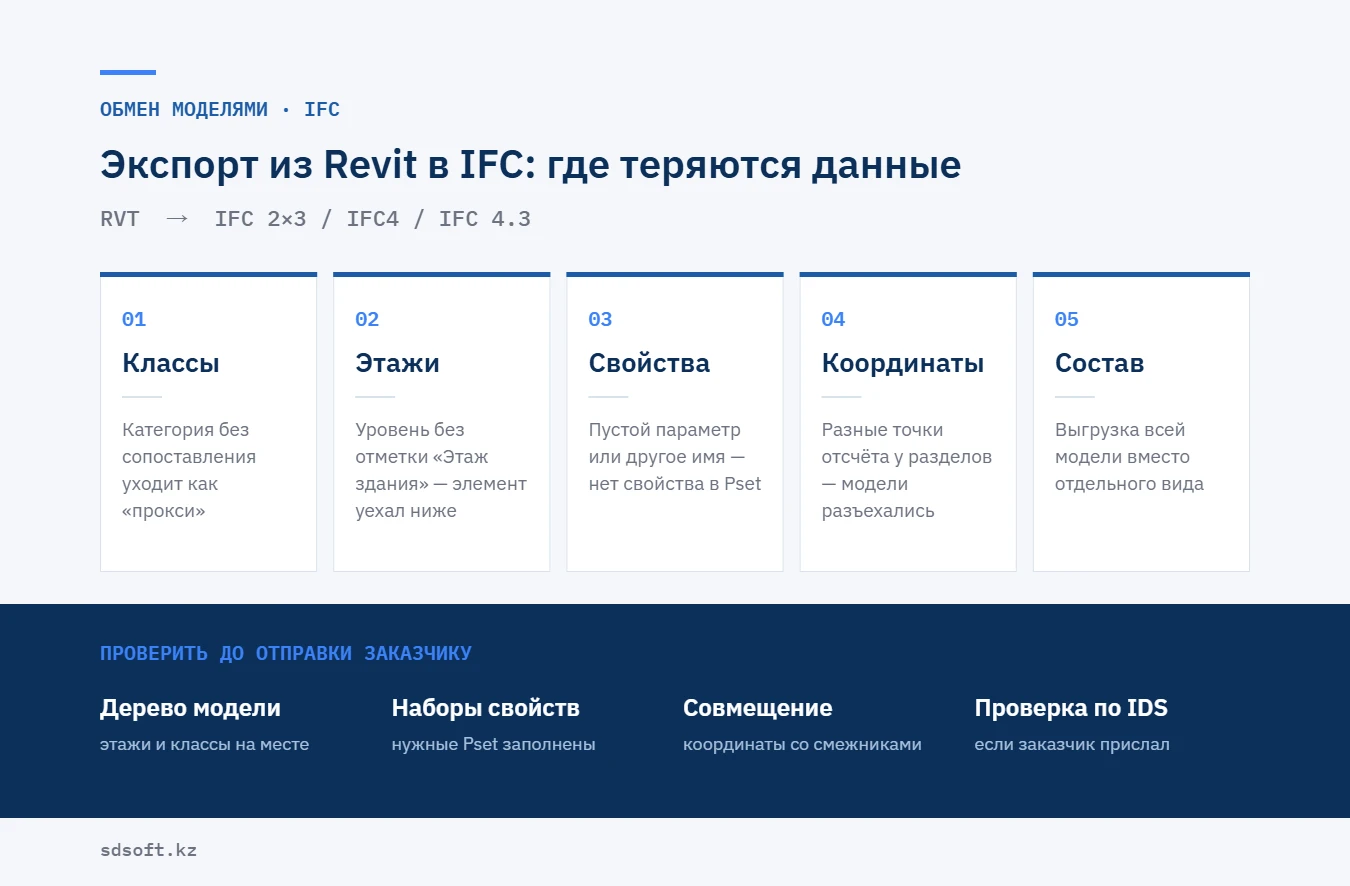

Где теряются данные: пять типичных мест
1. Элементы превратились в «прокси». Если категория Revit не сопоставлена с классом IFC, элемент уходит как IfcBuildingElementProxy. Программа проверки не знает, что это колонна, и правило «проверить все колонны» её просто пропустит. Лечится таблицей сопоставления категорий. Начиная с Revit 2025 она встроена прямо в окно настройки экспорта, классы выбираются из выпадающего списка. Для отдельного типа или экземпляра есть параметр «Экспорт в IFC как». Порядок старшинства такой: экземпляр перекрывает тип, тип перекрывает категорию.
2. Элементы оказались на чужом этаже. Revit выгружает только уровни с отметкой «Этаж здания». Всё, что стоит на вспомогательном уровне, «проваливается» на ближайший этаж ниже. Отсюда перекрытие третьего этажа, которое экспертиза видит на втором. Решение простое: спецификация уровней и галочка только у настоящих этажей.
3. Свойства пустые. Стандартные наборы вроде Pset_WallCommon заполняются, только если в модели есть параметр с тем же именем и типом данных и у него есть значение. Нет значения — нет свойства в IFC. Свои наборы задаются файлом сопоставления: обычный текстовый файл, где в каждой строке набор, свойство и параметр Revit. А флажок «Экспортировать наборы свойств Revit» для чистовой выдачи лучше не включать. Файл разбухнет от служебных параметров, среди которых проверяющий нужное просто не найдёт.
4. Модель уехала в координатах. Экспорт можно вести от внутреннего начала, базовой точки проекта или точки съёмки. Если архитектор выгрузил от одной точки, а инженеры от другой, модели разъедутся при совмещении. Точку фиксируют в BEP и выставляют одинаково во всех разделах.
5. Выгрузилось лишнее или не всё. По умолчанию экспорт берёт модель целиком. Надёжнее завести отдельный 3D-вид под выгрузку, настроить на нём фильтры и включить опцию «Экспортировать только элементы, видимые на виде». Тогда черновые элементы и лишние рабочие наборы не утекут в файл. Заодно проверьте стадию: выгрузка «существующего» вместо «нового строительства» встречается чаще, чем хотелось бы.
Настройку делают один раз
Каждый раз настраивать экспорт с нуля — верный путь к ошибкам. Особенно когда выгрузку делает не BIM-координатор, а тот, кто в этот день оказался свободен.
Сохраните именованную настройку экспорта в шаблоне компании: версия IFC, таблица сопоставления категорий, файл пользовательских свойств, точка отсчёта координат, вид для выгрузки. Файлы сопоставления держите рядом со стандартом компании, а не на рабочем столе у одного человека.
И ещё одна деталь. Экспортёр IFC для Revit у Autodesk — проект с открытым кодом, и он обновляется отдельно от самого Revit. В новых сборках регулярно чинят геометрию и стабильность идентификаторов элементов, так что держите его актуальным.
Как проверить IFC до отправки заказчику
Не отправляйте файл, который сами не открывали. Минимальная проверка занимает полчаса:
- откройте IFC в независимом просмотрщике или в Navisworks, а не обратно в Revit;
- пройдитесь по дереву модели: этажи на месте, классы правильные, «прокси» подозрительно мало;
- выборочно откройте свойства стен, перекрытий и дверей и проверьте, что нужные наборы заполнены;
- совместите файл с моделями смежников и посмотрите, не разъехались ли координаты;
- если заказчик прислал файл IDS, прогоните проверку по нему.
Про IDS стоит сказать отдельно. В июне 2024 года buildingSMART утвердил IDS 1.0 как стандарт. Это машиночитаемый список требований к модели, например «у каждой стены должен быть указан класс огнестойкости». Программа проверяет IFC по такому файлу автоматически. Похоже, что заказчики, которые пишут EIR всерьёз, со временем будут присылать IDS вместе с ним.
Проверку на коллизии лучше делать по той же выгрузке, которую увидит заказчик, а не по исходной модели. Как это устроить и чем проверять, мы писали в статье про коллизии в модели.
Где хранить выгрузки
Каждый отправленный IFC — это версия, которую видел заказчик. Через месяц спор «в прошлый раз стена была на месте» решается, только если точно известно, какой файл ушёл и когда.
Поэтому выгрузки складывают не в почту и не в общую папку, а в среду общих данных: со статусами, историей версий и отметкой о передаче. Там же лежат исходные RVT на случай, если заказчик воспользуется правом их запросить. Чем такая среда отличается от облачного диска, мы разбирали в отдельной статье.
Если нужна помощь с шаблоном экспорта, таблицами сопоставления или лицензиями Autodesk под проект, напишите нам. Мы официальный реселлер Autodesk в Казахстане и занимаемся внедрением BIM в проектных компаниях.
Частые вопросы
Что такое IFC простыми словами?
Это общий «язык» для BIM-программ. Модель, сохранённая в IFC, открывается в софте разных производителей, поэтому заказчики и экспертиза просят именно его, а не RVT или PLN.
Почему при экспорте в IFC пропадают элементы?
Чаще всего по трём причинам: элемент не виден на виде, с которого идёт выгрузка; его категория не сопоставлена с классом IFC или исключена из экспорта; он стоит на уровне, который не отмечен как этаж здания, и уехал на другой этаж. Если «пропало» свойство, а не элемент, значит, у параметра в Revit нет значения или его имя не совпадает с именем в наборе свойств.
IFC4 или IFC 2×3: что отдавать заказчику?
То, что написано в EIR. Если там стоит только «2×3 и выше», самый совместимый вариант — IFC 2×3 Coordination View 2.0. IFC4 Reference View удобнее для координации, но его хуже принимают старые программы и почти невозможно редактировать. Для дорог и мостов имеет смысл обсудить IFC 4.3.
Можно ли отдать только IFC, без исходных файлов Revit?
По умолчанию обмен идёт в IFC. Но руководящий документ РДС РК 1.02-04-2018 прямо даёт заказчику право запросить данные в исходном формате, включая библиотеки. Если это право прописано в договоре или EIR, отдавать придётся и то, и другое.
Нужен ли Revit, чтобы открыть IFC?
Нет. Для просмотра хватает бесплатных программ. Для координации и проверки коллизий используют Navisworks или Solibri. А если вы работаете в связке Revit, Navisworks и Civil 3D, выгоднее смотреть в сторону AEC Collection, чем покупать продукты по одному.
