Расчёт узла врезки по МКЭ: когда обычной прочностной проверки трубопровода недостаточно

В расчёте трубопровода на прочность место соединения с сосудом или аппаратом обычно упрощают до жёсткой заделки — «мёртвой опоры». Удобно, быстро, но неточно: реальный узел врезки подрёбрен, а не абсолютно жёсткий, и это упрощение почти всегда завышает усилия и напряжения в самом уязвимом месте конструкции. Разбираемся, зачем для узла врезки нужен отдельный расчёт по методу конечных элементов, что именно он показывает и на какие нормы опирается.

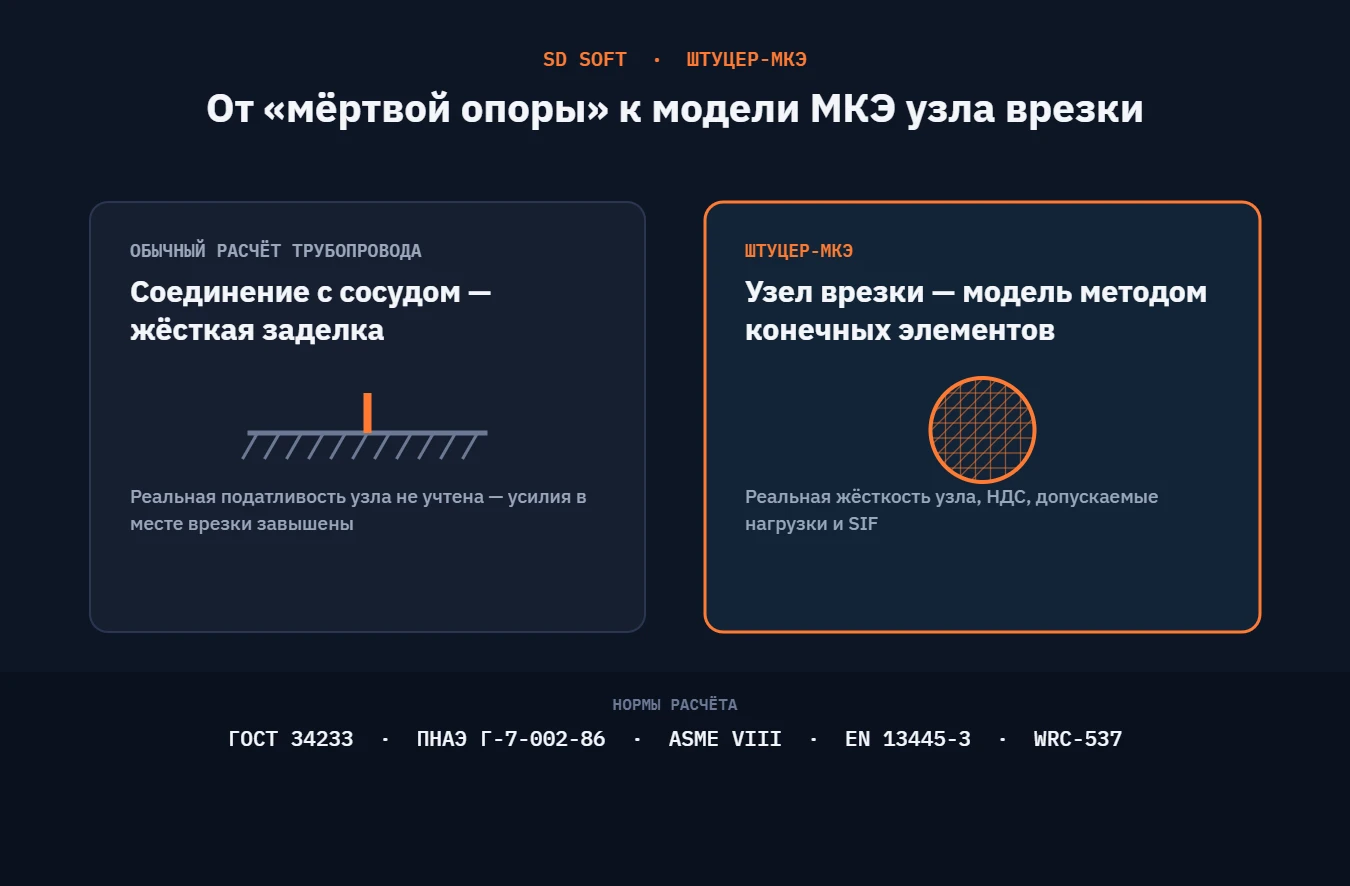

Почему «мёртвая опора» — не всегда честная модель

Когда трубопровод считают на прочность целиком, соединение с сосудом или аппаратом чаще всего задают как неподвижную заделку. Логика понятна: сосуд массивнее трубы, его жёсткость на порядок выше, и в первом приближении разницей можно пренебречь. Но в реальности сама стенка сосуда или аппарата в месте врезки штуцера имеет собственную податливость — она немного прогибается и проворачивается под нагрузкой. Если эту податливость не учитывать, расчёт получает завышенные, часто нереалистично большие усилия и моменты в узле соединения. Итог — либо избыточный запас прочности и лишний металл, либо, что хуже, ложное ощущение проблемы там, где её нет, и наоборот — пропущенный реальный концентратор напряжений там, где податливость должна была снять часть нагрузки.

Что считает программа

Штуцер-МКЭ определяет напряжённо-деформированное состояние в самом узле врезки методом конечных элементов — автоматически строит сетку и обрабатывает результат, не требуя от инженера квалификации в подготовке конечно-элементных моделей. Расчёт охватывает:

• радиальные и косые врезки в цилиндрические и конические обечайки;
• эллиптические, сферические, конические и плоские днища;
• врезки в трубопроводы — тройники, отводы, конические переходы;
• врезки опор в аппараты колонного типа (юбочные опоры) и подпятники отводов;
• врезки в прямоугольные стенки и пластины, включая овальные штуцера.

Помимо самого напряжённо-деформированного состояния программа считает жёсткость и коэффициенты гибкости узла — те самые параметры, которые обычный прочностной расчёт трубопровода принимает за бесконечность, — а также коэффициенты интенсификации напряжений (SIF) и допускаемые нагрузки на штуцер. Отдельно учитываются температурные деформации элементов и гидростатическое давление, а на циклические нагрузки считается усталостная прочность по ASME и ГОСТ.

На каких нормах строится расчёт

Оценка прочности идёт по ГОСТ 34233.1-2017 (общие требования), ГОСТ 34233.2-2017 (расчёт обечаек и днищ), ГОСТ 34233.3-2017 (укрепление отверстий под давлением), ГОСТ 34233.6-2017 (малоцикловые нагрузки) и ГОСТ 34233.10-2017 (сероводородсодержащие среды), а также по ПНАЭ Г-7-002-86 для оборудования атомных энергетических установок. Для проектов с зарубежными требованиями доступны ASME BPVC Section VIII Division 1 и 2, EN 13445-3 и китайский стандарт JB 4732-1995. Отдельно, помимо расчёта по МКЭ, программа умеет считать жёсткость и напряжённое состояние узла врезки по инженерным зависимостям WRC-537 (WRC 107/297) — там, где полноценная конечно-элементная модель избыточна. Готовый отчёт формируется сразу по выбранному стандарту в HTML или RTF.

Когда квалификации в ANSYS или NASTRAN не требуется

Универсальные конечно-элементные пакеты — ANSYS, NASTRAN и им подобные — решают эту же задачу, но требуют отдельной подготовки: построение геометрии, разбивку сетки, назначение граничных условий и нагрузок, интерпретацию результатов — всё вручную и с полной ответственностью за корректность модели. Для узкой, регулярно повторяющейся задачи расчёта узла врезки это избыточные трудозатраты. Штуцер-МКЭ строит сетку и оценивает результат автоматически по параметрам врезки, которые инженер и так знает — диаметры, толщины стенок, материалы, нагрузки. Речь не про то, что один инструмент лучше другого в целом, а про то, что для этой конкретной задачи специализированное решение экономит время, которое в универсальном пакете ушло бы на подготовку модели.

Если геометрия уже есть в ПАССАТ или Старт-Проф

Модель для расчёта в Штуцер-МКЭ можно создать и передать напрямую из ПАССАТ — не нужно повторно вводить геометрию сосуда, если она уже описана при расчёте обечаек и днищ. Для пользователей Старт-Проф есть отдельный модуль «Старт-Штуцер-МКЭ», который вызывается прямо из программы расчёта трубопроводов для проверки тройников и штуцеров без переноса данных между программами вручную.

Где заканчивается программа и начинается инженер

Программа автоматизирует построение модели и обработку результата, но саму интерпретацию — какой из вариантов нагружения критичен, достаточен ли запас прочности с учётом реальных условий эксплуатации, как трактовать пограничные случаи по норме — берёт на себя инженер и проектная организация. Сам расчёт остаётся за вашим инженером: мы не выполняем расчёт как услугу, не проверяем чужие расчёты и не настраиваем базы данных под нормы РК — это зона ответственности расчётчика, а не поставщика лицензии.

SD Soft и линейка НТП «Трубопровод»

Мы поставляем лицензии на Штуцер-МКЭ и остальную линейку НТП «Трубопровод» в Казахстане: подбираем конфигурацию под задачу, оформляем и продлеваем лицензии, настраиваем сетевые лицензии и сервер лицензий, ведём первую линию поддержки и эскалируем сложные вопросы разработчику. Обучение работе в программе — честно не наше: этим занимается авторизованный учебный центр разработчика, мы подбираем курс и передаём заявку туда.

Частые вопросы

Зачем считать узел врезки отдельно, если труба и так посчитана на прочность?

Обычный расчёт трубопровода задаёт соединение с сосудом как жёсткую заделку. Реальная стенка сосуда в месте врезки имеет собственную податливость, и без её учёта расчёт даёт завышенные, не всегда реалистичные усилия и напряжения именно в этом узле — самом нагруженном месте конструкции.

Чем расчёт по МКЭ отличается от расчёта по WRC-537?

WRC-537 (он же WRC 107/297) — это инженерные зависимости безразмерных параметров от геометрии узла, быстрый способ оценки без построения полноценной модели. Расчёт по МКЭ строит конечно-элементную модель конкретной геометрии и даёт более точный результат там, где инженерных зависимостей недостаточно — например, для сложных форм или сочетаний нагрузок.

Нужно ли уметь работать в ANSYS или NASTRAN, чтобы посчитать узел врезки?

Нет. Программа строит конечно-элементную сетку и обрабатывает результат автоматически по введённым параметрам врезки — специальной подготовки в универсальных FEM-пакетах не требуется.

Можно ли передать в расчёт готовую геометрию сосуда?

Да, если геометрия уже описана в ПАССАТ, модель для Штуцер-МКЭ создаётся и передаётся напрямую. Для Старт-Проф есть отдельный модуль «Старт-Штуцер-МКЭ», вызываемый прямо из программы расчёта трубопроводов.

По каким нормам считается допустимое напряжение?

По выбору — ГОСТ 34233.1/2/3/6/10-2017, ПНАЭ Г-7-002-86 для атомной энергетики, ASME BPVC Section VIII Division 1 и 2, EN 13445-3 или JB 4732-1995. Отчёт формируется сразу по нужному стандарту.
