Гидравлический расчёт трубопровода: где заканчиваются Excel и бесплатные калькуляторы

Онлайн-калькулятор гидравлического расчёта — не миф и не маркетинговая уловка конкурентов: для одной прямой трубы с известным расходом в изотермических условиях он даёт правильный ответ за минуту, и покупать под это отдельную программу действительно не нужно. Вопрос в том, где именно бесплатный инструмент перестаёт справляться — и что делать, когда труба превращается в сеть, а расход по дороге меняет температуру.

Когда одного калькулятора достаточно

Если задача — посчитать потери давления на одном прямом участке известного диаметра при постоянной температуре продукта, бесплатный онлайн-калькулятор или лист Excel с формулой Дарси — Вейсбаха справляются нормально. Это честная точка отсчёта: разбираться, зачем нужна отдельная программа, есть смысл только после того, как задача выходит за эти рамки.

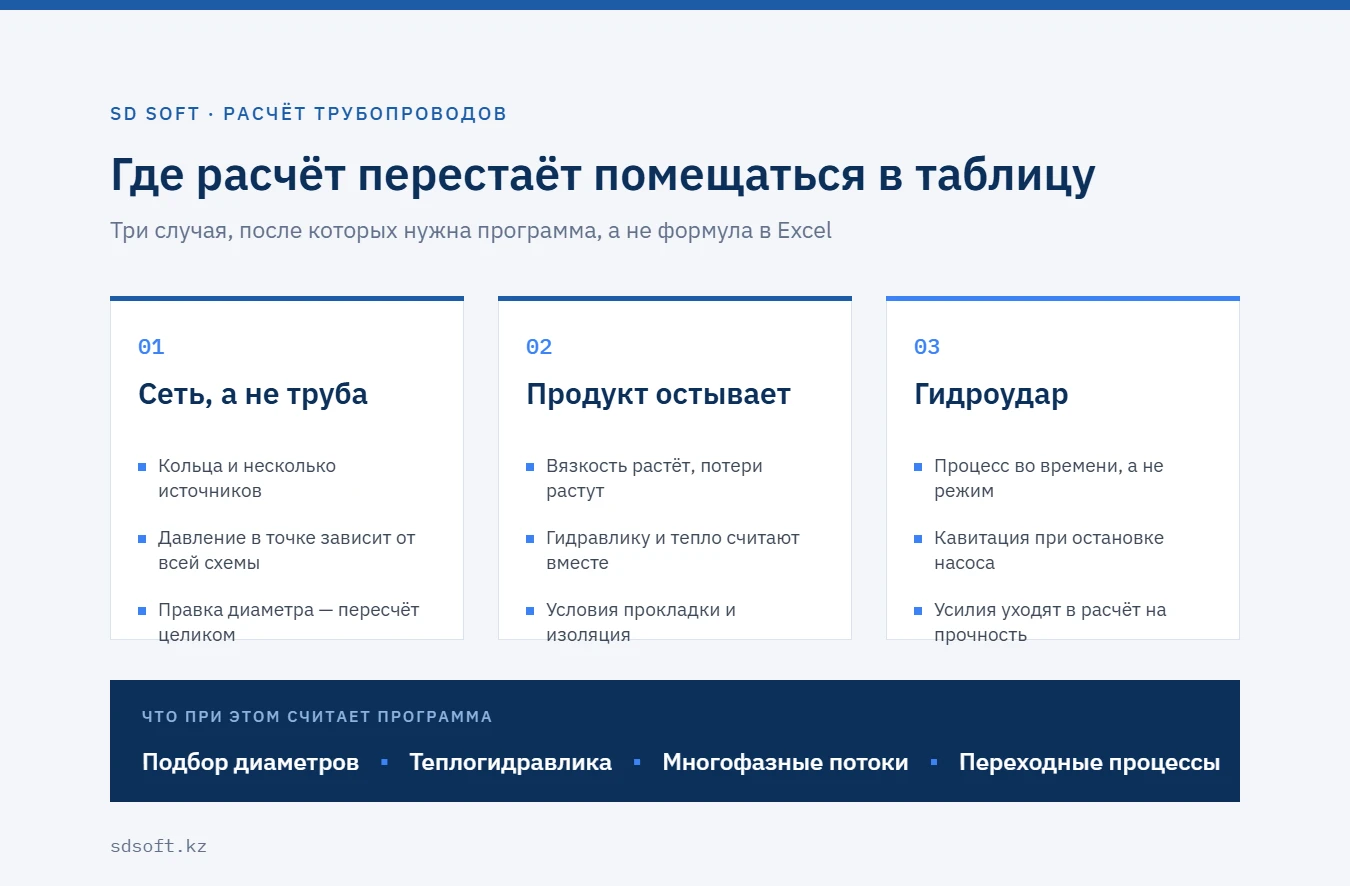

Где ломается расчёт по частям: сеть, а не труба

Как только в схеме появляются кольцевые участки, несколько источников и потребителей, ответвления с разными режимами — расчёт перестаёт быть одной формулой и становится системой уравнений, которую нужно решать для всей сети сразу: давление и расход в каждой точке зависят от давления и расхода во всех остальных. Собрать это в Excel вручную для десятка веток ещё можно, для сотни — уже нет: каждое изменение диаметра одного участка требует пересчёта всей схемы, а обычная таблица такую обратную связь не считает сама. Гидросистема решает такую систему для трубопровода произвольной сложности целиком, включая кольцевые участки, и умеет не только проверять готовую схему, но и сама подбирать диаметры веток по заданным давлениям на входе и выходе — то есть закрывает и проверочный, и проектный расчёт.

Когда поток по дороге греется или остывает

Тепловой расчёт — это не отдельная задача рядом с гидравлическим, а зависимая от него: температура продукта на участке меняет его вязкость и плотность, это меняет потери давления, значит меняется расход, а от расхода снова зависит скорость остывания. В статичной формуле эту петлю обратной связи не закрыть — нужен совместный теплогидравлический расчёт, учитывающий условия прокладки (в помещении, на улице, в грунте, в канале, в тоннеле), материал и толщину изоляции, покровный слой. Программа держит общую базу данных материалов изоляции с продуктом «Изоляция» — при переходе от трубопровода к оборудованию не нужно вводить характеристики материалов заново.

Не только чистая вода

Свободные калькуляторы обычно рассчитаны на однородную жидкость или газ. В реальных технологических трубопроводах течёт не только это: двухфазные газожидкостные смеси, трёхфазные потоки нефти, воды и попутного газа с учётом обводнённости и газового фактора, потоки с твёрдой фазой — пульпы, взвеси, суспензии. Для каждого из этих случаев меняется не коэффициент в формуле, а сама физическая модель течения, включая переход между режимами по ходу трубопровода. Программа отслеживает такие переходы автоматически, в том числе смену двухфазного течения на однофазное и обратно.

Переходные процессы: гидроудар

Резкое закрытие арматуры или остановка насоса — это уже не установившийся режим, а динамический процесс во времени: давления, расходы и скорости меняются каждую секунду, и именно пиковые значения в этом процессе способны разрушить трубопровод или вызвать кавитацию. Статический расчёт такую динамику принципиально не считает. Модуль гидроудара моделирует переходный процесс и передаёт возникающие усилия в узлах трубопровода напрямую в программу Старт-Проф для проверки на прочность — без ручного переноса нагрузок между программами.

От цифры на экране к проектной документации

Отдельная причина, по которой бесплатный калькулятор не закрывает задачу целиком в проекте, — результат нужно не просто увидеть, а включить в комплект документации. Программа строит пьезометрические графики для тепловых сетей автоматически в MS Excel, выводит изометрические чертежи и результаты расчёта в AutoCAD, формирует отчёты по стандарту СПДС с редактируемым шаблоном. Данные о трубопроводе можно передать через формат PCF, DXF, из открытого формата — включая выгрузку моделей AVEVA (PDMS, E3D, MARINE) и, через отдельный модуль интеграции, из Autodesk Revit.

Нормы Казахстана: что стоит знать до покупки

Требования к гидравлике в РК задают отраслевые своды правил: для тепловых сетей это СП РК 4.02-104-2013 «Тепловые сети», для внутренних систем зданий — СП РК 4.01-101-2012 «Внутренний водопровод и канализация зданий и сооружений», в приложениях которого прописаны и сами процедуры расчёта сетей холодного и горячего водоснабжения. Конкретную программу ни один из этих документов не называет: нормы предъявляют требования к результату, а не к инструменту.

И один нюанс, о котором лучше знать заранее. Встроенный модуль строительной климатологии Гидросистемы построен на российском СП 131.13330.2020 — казахстанской климатической базы в нём нет. У соседнего продукта линейки, «Изоляции», поддержка климатики РК от разработчика появилась, здесь пока нет. Климатические параметры площадки по нормам Казахстана инженер задаёт руками. Мелочь, но узнать о ней приятнее до сделки, чем после.

Где заканчивается программа и начинается инженер

Программа считает систему уравнений и подбирает диаметры по заданным условиям, но какие давления и расходы задавать как исходные, какой запас предусмотреть и как трактовать пограничный режим — решает инженер и проектная организация. Сам расчёт остаётся за вашим инженером: мы не выполняем расчёт как услугу, не проверяем чужие расчёты и не настраиваем базы данных под нормы РК — это зона ответственности расчётчика, а не поставщика лицензии.

SD Soft и линейка НТП «Трубопровод»

Мы поставляем лицензии на Гидросистему и остальную линейку НТП «Трубопровод» в Казахстане: подбираем конфигурацию под задачу — от изотермического гидравлического расчёта до полного набора с гидроударом и многофазными потоками, — оформляем и продлеваем лицензии, настраиваем сетевые лицензии и сервер лицензий, ведём первую линию поддержки и эскалируем сложные вопросы разработчику. Обучение работе в программе — честно не наше: этим занимается авторизованный учебный центр разработчика, мы подбираем курс и передаём заявку туда.
