Тепловая изоляция трубопроводов: как в Казахстане считают толщину

«Возьмём 50 мм, как обычно» — рабочий метод для одной трубы в котельной, но не для проекта с сотнями участков разного диаметра, разной температуры и разной прокладки. Разбираемся, из чего складывается расчёт толщины тепловой изоляции, на какие нормы он опирается в Казахстане и каким программным обеспечением это считают, чтобы не пересчитывать вручную каждый участок.

Зачем считать, если есть таблица толщин «на глаз»

Готовые таблицы толщин действительно существуют — но они рассчитаны на типовые условия: усреднённую температуру, стандартный материал, ровный участок трубы. Как только в проекте появляется отвод, переход на другой диаметр, спутник электрообогрева или требование ограничить температуру на поверхности из соображений безопасности персонала, табличное значение перестаёт быть точным. Занижение толщины — это потери тепла и перерасход энергии на протяжении всего срока эксплуатации. Завышение — лишний металл на защитный слой, лишний вес и не всегда обоснованные затраты на монтаж. Расчёт под конкретные условия — единственный способ не выбирать между этими двумя крайностями вслепую.

Что вообще нужно посчитать

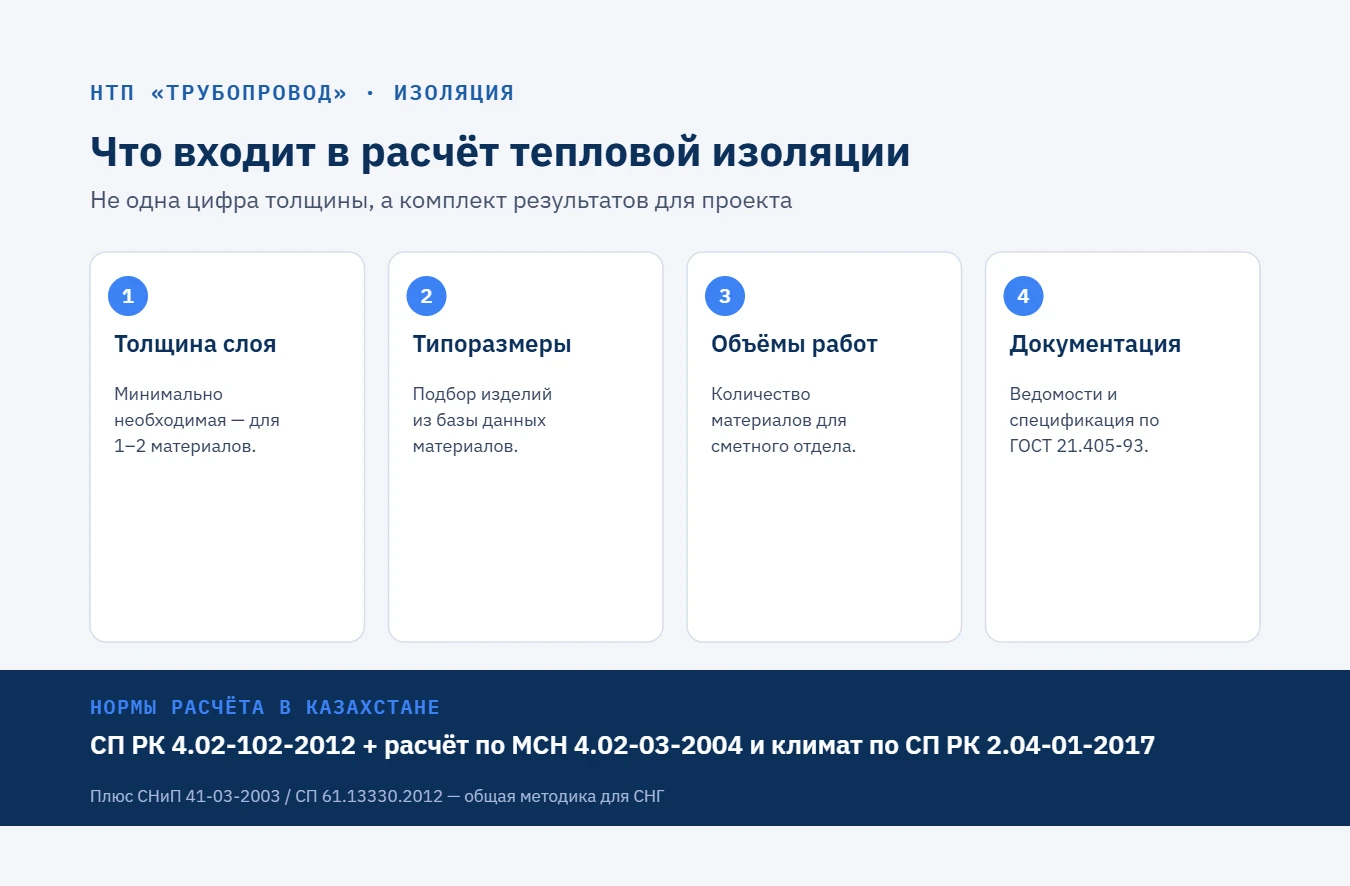

Для проекта в целом расчёт изоляции — это не одно число «сколько миллиметров», а комплект результатов:

• минимально необходимая толщина теплоизоляционного слоя — для одного или двух материалов в конструкции;
• подбор типоразмеров изделий из базы данных материалов;
• объёмы работ и общее количество материалов — то, что нужно сметному отделу;
• комплект проектной документации: лист общих данных, техномонтажная ведомость, ведомость объёмов работ, спецификация по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013.

Ручной расчёт первого пункта без остальных трёх закрывает вопрос инженера, но не закрывает вопрос проекта — документацию всё равно придётся собирать, и лучше, если она формируется из тех же исходных данных, а не отдельным подходом.

Для каких объектов ведётся расчёт

Диапазон шире, чем просто «трубы»: надземная и подземная прокладка (канальная и бесканальная) — прямые участки, отводы, переходы, арматура и фланцевые соединения; двухтрубная прокладка, включая тепловые сети; стандартное оборудование — насосы, ёмкости, теплообменники; сложные составные аппараты со своими обечайками, днищами, штуцерами, люками и фланцами. Отдельно учитываются обогревающие спутники и электрообогрев — при их наличии меняется сама логика теплового баланса, а не только цифра толщины.

На каких нормах строится расчёт в Казахстане

Действующий казахстанский свод правил по теме — СП РК 4.02-102-2012 «Проектирование тепловой изоляции оборудования и трубопроводов», введён в действие с 1 июля 2015 года. Помимо него в расчётной практике продолжает использоваться норматив МСН 4.02-03-2004 «Тепловая изоляция оборудования и трубопроводов»: в 2023 году разработчик добавил в программу прямую поддержку расчёта именно по этому документу, одновременно реализовав автоматическое определение климатических данных по СП РК 2.04-01-2017 — то есть параметры окружающей среды для площадки в Казахстане подтягиваются в расчёт без ручного ввода.

Базовая методика при этом общая для всего региона СНГ: СНиП 41-03-2003 и его актуализированная редакция СП 61.13330.2012, СНиП 2.04.14-88 — для случаев, которые не описаны в местных документах напрямую. Для энергетических объектов есть отдельные нормативы — НР 34-70-118-87 и РД ЭО 0586-2004 для атомных и тепловых станций. Разные страны региона — Беларусь (ТКП 45-4.02-323-2018), Узбекистан (ШНК 2.04.14-22) — идут по тому же пути: общая методика плюс местная нормативная надстройка. Практический вывод для инженера в Казахстане — выбирать программу, где местная надстройка уже реализована, а не досчитывать её вручную поверх общего результата.

Многослойная изоляция и вставки — не мелочи в спецификации

Отдельная категория задач — конструкции из двух материалов в одном слое, вспомогательный пароизоляционный слой между последним и предпоследним слоем (характерно для PIR-изоляции на основе пенополиизоцианурата), а также противопожарные и компенсационные вставки в составе теплоизоляционного слоя. Это не декоративные детали: пароизоляция определяет, будет ли конструкция накапливать влагу со временем, а противопожарные вставки — обязательное требование для определённых категорий объектов. Программа считает объёмы этих элементов вместе с основной изоляцией, а не как отдельную ручную добавку к спецификации задним числом.

Если у вас уже есть данные из другой программы линейки

Изоляция редко считается в отрыве от остального проекта. Если геометрия трубопроводов уже описана в Гидросистеме или в СУБД-проект, данные импортируются напрямую — не нужно вручную переносить диаметры, длины участков и температуры продукта во второй раз. Тот же принцип работает и для моделей из AVEVA PDMS/E3D через файлы открытого формата — актуально для крупных промышленных объектов, где трубопроводная модель изначально ведётся в этой среде.

Где заканчивается программа и начинается инженер

Программа автоматизирует подбор конструкции и расчёт объёмов, но выбор состава теплоизоляционного пирога под конкретные требования пожарной безопасности объекта, интерпретация пограничных случаев (например, где именно проходит зона обслуживания и нужно ли ограничивать температуру поверхности по требованиям охраны труда) и итоговая ответственность за проектное решение остаются за инженером и проектной организацией. Сам расчёт — это инструмент, который снимает рутинную часть работы, а не заменяет инженерное решение.

SD Soft и линейка НТП «Трубопровод»

Мы поставляем лицензии на программу «Изоляция» и остальную линейку НТП «Трубопровод» в Казахстане: подбираем конфигурацию под задачу, оформляем и продлеваем лицензии, настраиваем сетевые лицензии и сервер лицензий, ведём первую линию поддержки и эскалируем сложные вопросы разработчику. Обучение работе в программе — честно не наше: этим занимается авторизованный учебный центр разработчика, мы подбираем курс и передаём заявку туда.

Частые вопросы

Можно ли использовать типовые таблицы толщин вместо расчёта?

Для условий, под которые эти таблицы составлены — можно. Но как только появляются отводы, переходы на другой диаметр, спутники электрообогрева или требования к температуре поверхности, табличное значение перестаёт быть точным и расчёт под конкретные условия становится обоснованным решением.

Какой норматив действует в Казахстане для расчёта тепловой изоляции?

Действующий свод правил по теме — СП РК 4.02-102-2012, введён в действие с 1 июля 2015 года. Отдельно в расчётной практике используется норматив МСН 4.02-03-2004, поддержку которого разработчик программы добавил в 2023 году вместе с автоматическим определением климатических данных по СП РК 2.04-01-2017.

Учитывает ли программа электрообогрев трубопроводов?

Да, наличие обогревающих спутников и электрообогрева учитывается в расчёте — это меняет тепловой баланс участка, а не только итоговую цифру толщины.

Можно ли передать в программу геометрию трубопроводов из другого проекта?

Да, предусмотрен импорт данных из Гидросистемы, из СУБД-проект, из файлов открытого формата и из AVEVA PDMS/E3D — не нужно вводить геометрию заново.

С чего начать, если раньше толщину изоляции подбирали по таблицам вручную?

С одного характерного участка проекта — с самым сложным сочетанием условий (например, отвод с электрообогревом на подземной прокладке). Сравнение ручного и программного расчёта на этом участке быстро покажет, где табличный подход давал погрешность.
