31.08.2026Расчёт трубопроводов на прочность: когда он нужен и чем считают в Казахстане
Трубопровод на чертеже выглядит просто: труба идёт от точки А до точки Б, где-то поворачивает, где-то ныряет под землю. А вот что с ним происходит при нагреве, при гидроударе или при подвижке грунта — на глаз не видно. Ровно для этого и существует расчёт на прочность: он показывает, выдержит ли конкретная трасса с конкретными опорами реальные нагрузки, а не только вес самой трубы.
Вопрос «а точно ли это нужно считать» инженеры и ГИПы задают себе регулярно — особенно когда трасса короткая, а сроки поджимают. Разбираемся, когда расчёт действительно обязателен, из чего он состоит и в каких программах его делают в Казахстане.
Что вообще называют расчётом на прочность
Расчёт на прочность — это проверка того, что трубопровод при рабочих условиях не разрушится, не потеряет герметичность и не создаст недопустимых нагрузок на оборудование, к которому он подключён: насосы, аппараты, штуцеры сосудов. В отличие от простого подбора диаметра и толщины стенки по давлению, здесь считают трубу как механическую систему целиком — с её конкретной геометрией, опорами, температурными перепадами и внешними воздействиями.
Отдельно в расчёт входит компенсация теплового расширения. Труба с горячим теплоносителем при нагреве удлиняется на сантиметры, и если это удлинение некуда деть, трубопровод либо порвёт на слабом месте, либо передавит опору, либо вытащит патрубок из аппарата. Поэтому считают самокомпенсацию (за счёт поворотов трассы), расстановку неподвижных и подвижных опор, а где самокомпенсации не хватает — компенсаторы.
Когда расчёт обязателен, а когда можно обойтись прикидкой
Технологические трубопроводы (те, что перекачивают пар, воду, нефтепродукты, агрессивные среды на производстве) считают по ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность, вибрацию и сейсмические воздействия» — этот стандарт действует в Казахстане так же, как и в России, и остаётся основной методической базой для большинства промышленных трасс. Паровые и тепловодяные сети — отдельная история, там ориентируются на методику РД 10-249-98.
Сейсмическая составляющая — отдельный пункт, и для Казахстана он не формальность: значительная часть территории сейсмоактивна. Здесь в дело вступает СП РК 2.03-30-2017 «Строительство в сейсмических зонах» — документ не только про здания, трубопроводы и эстакады на промышленных площадках тоже обязаны проходить проверку на сейсмические воздействия, если объект расположен в зоне с соответствующей балльностью.
На практике расчёт требуют почти всегда, если трубопровод: работает при повышенной температуре или давлении, проходит по эстакаде или между зданиями (то есть подвержен тепловым перемещениям), связан с дорогостоящим или чувствительным оборудованием, либо просто попадает в проектную документацию, которая идёт на экспертизу — пояснительная записка к проекту должна содержать результаты расчётов, и без них документацию попросту не примут. Прикидкой на глаз в такой ситуации не отделаешься: экспертиза попросит показать цифры, а не логику «раньше так делали и всё стояло».
Из чего складывается расчёт

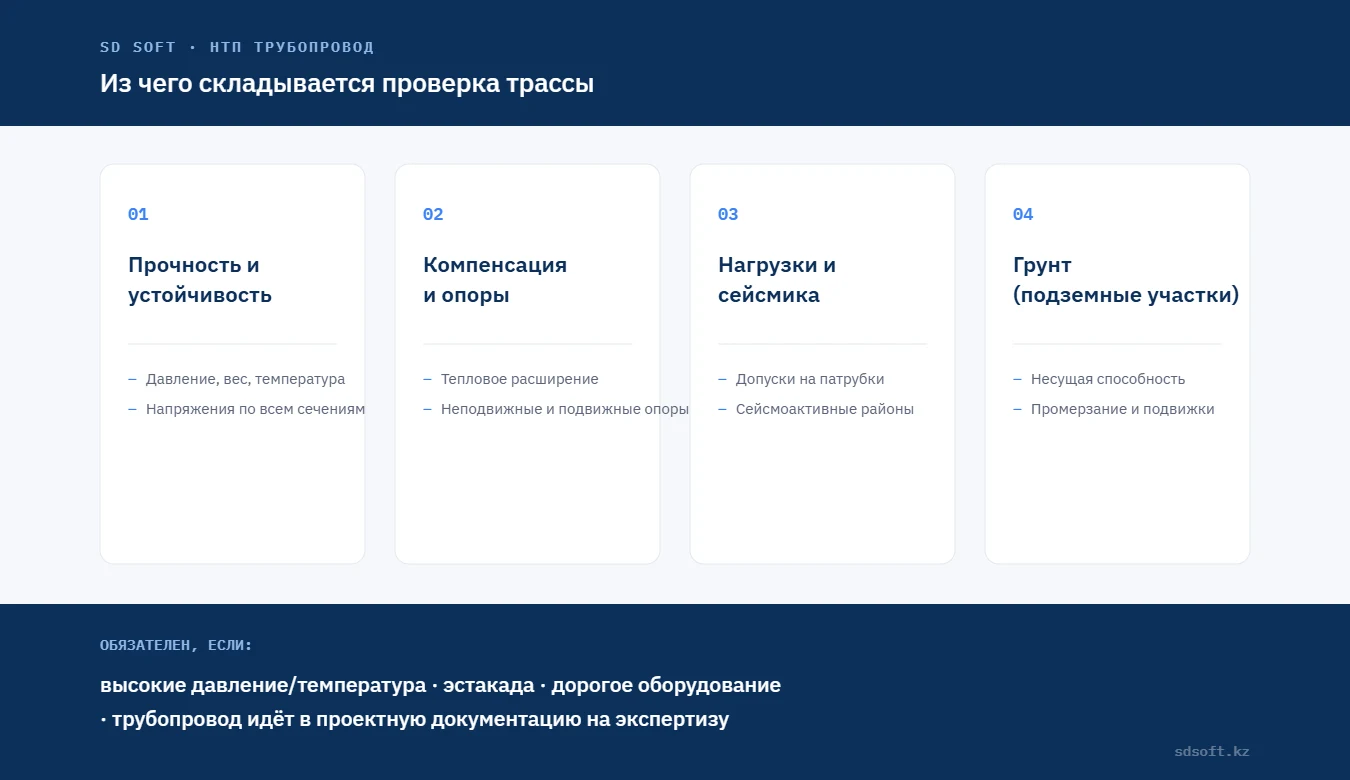

Полноценный расчёт трубопровода — это не одна цифра «выдержит/не выдержит», а набор проверок:
Статическая прочность — напряжения от внутреннего давления, веса трубы, изоляции и среды, температурных деформаций. Устойчивость и жёсткость — не потеряет ли трасса форму под нагрузкой, не возникнут ли недопустимые прогибы. Компенсация тепловых расширений и расстановка опор — где ставить неподвижные опоры, где подвижные, нужен ли компенсатор. Нагрузки на присоединённое оборудование — сколько силы и момента трубопровод передаёт на патрубок насоса или сосуда, у производителей оборудования на это есть жёсткие допуски. Сейсмика — для объектов в сейсмоопасных районах. Для подземных участков отдельно учитывают характеристики грунта: его несущую способность, температуру промерзания, возможные подвижки.
Для ответственных трасс добавляется усталостная (циклическая) прочность — важно, когда трубопровод проходит через частые пуски-остановки или колебания давления. Металл устаёт не от одной большой нагрузки, а от тысяч повторяющихся малых.
Ручной расчёт против специализированной программы
Формулы для простых случаев есть в учебниках и старых советских пособиях — и для одной прямой трубы с парой опор ручной счёт всё ещё работает. Но реальная трасса на производстве — это десятки участков, повороты, тройники, разная толщина стенки, несколько температурных режимов. Вручную это не то что долго — это практически нереально проверить без ошибок, а любая пропущенная точка концентрации напряжений может стоить свища на действующем объекте.
Поэтому уже лет двадцать индустрия считает трубопроводы в специализированном ПО, которое строит расчётную модель трассы, автоматически находит критические точки и сразу выдаёт напряжения по всем нормируемым сечениям, а не только там, где инженер решил проверить руками.
Чем считают в Казахстане: обзор софта
Одна из самых распространённых программ на пространстве СНГ, включая Казахстан, — Старт-Проф, разработка НТП «Трубопровод». Программа строит трёхмерную расчётную модель трассы произвольной конфигурации и проверяет её на статическую и циклическую прочность, устойчивость, сейсмику, взаимодействие с грунтом для подземных участков. Поддерживает несколько нормативных баз одновременно — от уже упомянутого ГОСТ 32388-2013 и РД 10-249-98 до зарубежных ASME B31.1 и EN 13480, что удобно, если часть оборудования на объекте закупалась по международным стандартам. Отдельные модули закрывают частные задачи: сейсмический анализ, взаимодействие с грунтом, работу с полимерными трубопроводами, базы данных типовых изделий.

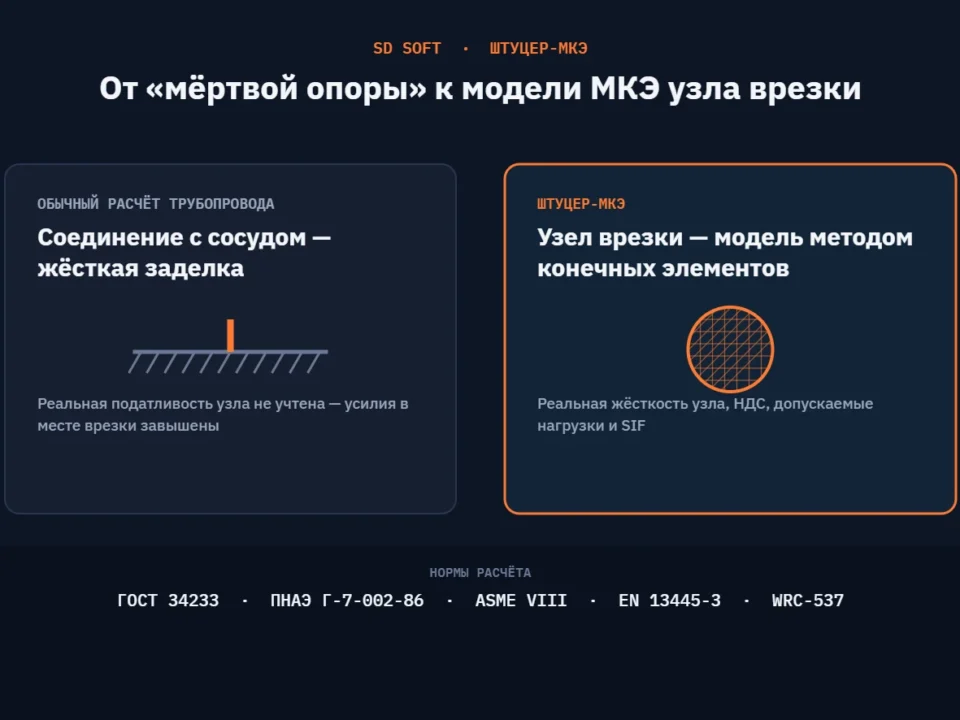

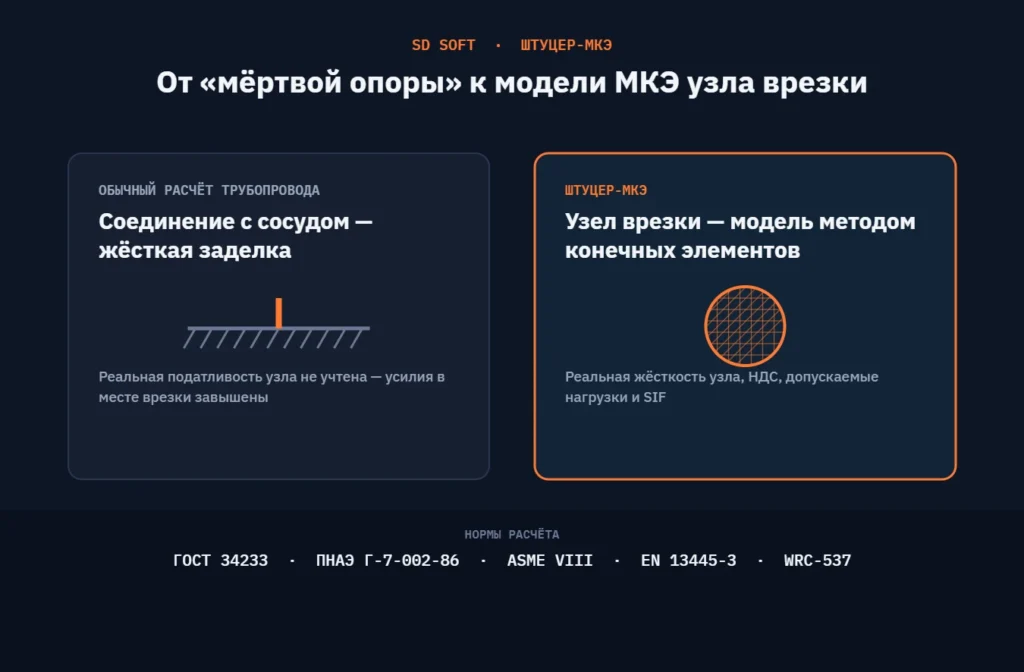

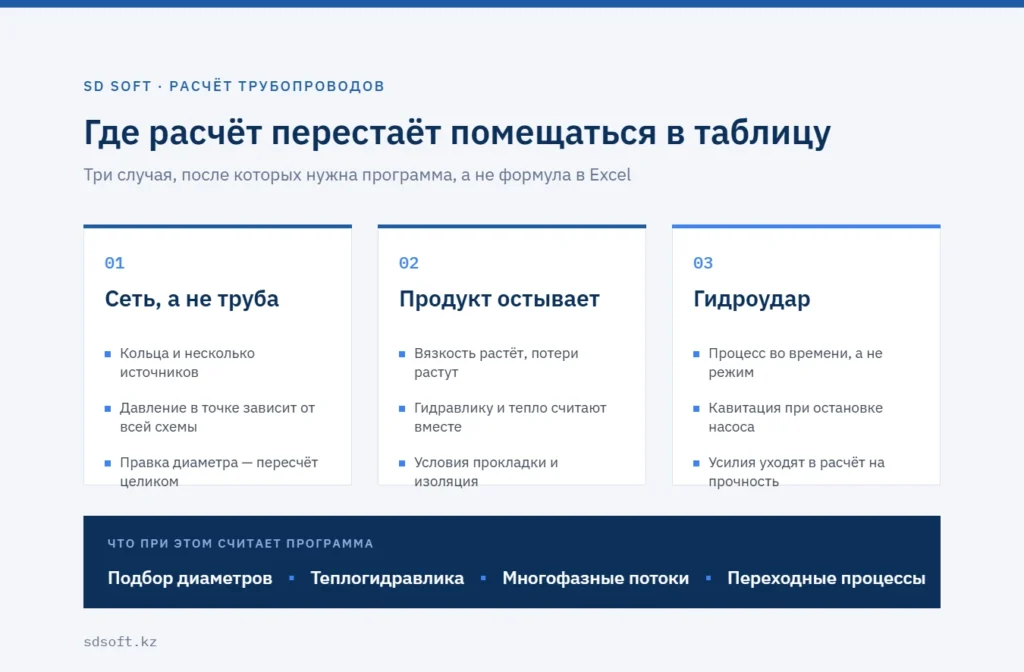

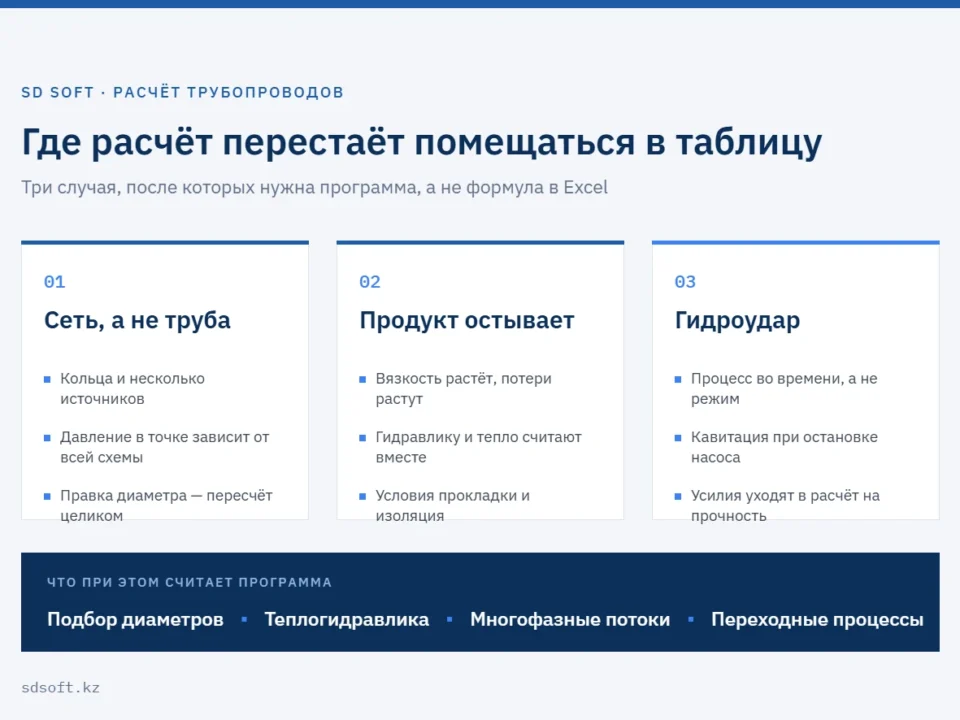

Из линейки НТП «Трубопровод» в Казахстане также востребованы смежные программы — для расчёта сосудов и аппаратов на прочность (ПАССАТ), для штуцерных узлов по методу конечных элементов (Штуцер-МКЭ), для гидравлических и тепловых расчётов сетей (Гидросистема). Логика у всех одна: не заменить инженера, а снять с него рутинный и по-настоящему трудоёмкий пересчёт при малейшем изменении трассы.
Где заканчивается 3D-модель и начинается расчёт
Здесь часто путают две разные задачи. Модель трубопровода в Revit или в наборе инструментов AEC Collection — это геометрия, координация с другими разделами проекта, спецификации, коллизии с конструкциями и оборудованием. Это отличный инструмент, чтобы увидеть трассу в 3D и не столкнуть трубу с балкой. Но сама по себе модель не считает напряжения и не проверяет компенсацию тепловых расширений — для этого нужна отдельная расчётная программа.
Мост между ними — модуль интеграции Revit–Старт-Проф: он передаёт геометрию и атрибуты трассы из модели прямо в расчётную программу, так что инженеру не приходится заново вручную набирать координаты, диаметры и толщины стенок. Это экономит часы на подготовке исходных данных, особенно когда трасса меняется по ходу проектирования и пересчитывать приходится не раз. Но сам расчёт — интерпретация результатов, подбор опор, принятие решения о компенсаторе — остаётся за вашим инженером. Мы настраиваем связку и поставляем обе программы, но не встаём между вашим расчётчиком и его подписью на пояснительной записке.
Что делаем мы, а что — вендор
SD Soft — официальный поставщик НТП «Трубопровод» в Казахстане. Это значит: подбор конфигурации и нужных модулей под ваши задачи, поставка лицензий (включая сетевые, с сервером лицензий на несколько рабочих мест), продление действующих подписок, настройка связки Revit–Старт-Проф, первая линия поддержки с эскалацией к вендору при необходимости.
Обучение работе в программе — задача авторизованного учебного центра вендора, не наша. Мы помогаем подобрать подходящий курс и передаём заявку в учебный центр, а дальше с методикой и практикой работают там, где для этого есть штатные преподаватели и утверждённая программа.
И отдельно: SD Soft не занимается расчётами как услугой, не проверяет чужие расчёты и не готовит расчётную часть для экспертизы за клиента. Мы поставляем инструмент и помогаем его настроить — считать по нему продолжает инженер вашей компании.
На что смотреть при выборе программы
Если вы выбираете, в чём считать трубопроводы, есть смысл проверить несколько вещей до покупки. Какие нормативные базы поддерживает программа — и совпадают ли они с теми, что реально требует ваша экспертиза или заказчик. Какие модули входят в базовую поставку, а какие докупаются отдельно — сейсмика и работа с грунтом нужны не всем, но если объект в сейсмоопасном районе или трасса подземная, без них не обойтись. Как программа связывается с тем, в чём уже ведётся проектирование — с Revit, с AVEVA PDMS или E3D, с открытыми форматами обмена вроде IFC. И насколько живая техподдержка — трубопровод на действующем объекте не будет ждать неделю ответа на тикет.
Нужно ли считать каждый трубопровод на объекте?
Нет, но и не только «ответственные» магистрали. Правило простое: если трубопровод работает при повышенных температуре или давлении, если он длинный и проходит по эстакаде, либо подключён к дорогому оборудованию — расчёт нужен. Короткие холодные участки внутри помещения обычно проверяют по упрощённой методике.
Можно ли обойтись без специализированной программы, если трасса небольшая?
Технически да, для одной простой линии с парой опор ручной расчёт всё ещё встречается. Но как только появляются повороты, разные температурные зоны и подключение к оборудованию с жёсткими допусками по нагрузке на патрубок, вручную это перепроверить надёжно почти невозможно — слишком много точек, где может быть ошибка.
Кто должен делать расчёт — проектировщик или отдельный специалист?
Обычно это отдельная роль внутри проектной организации: инженер-расчётчик, который работает по исходным данным технолога и трассировке проектировщика. На небольших объектах эту роль иногда совмещают, но ответственность за подпись под расчётом всё равно у конкретного человека.
Помогает ли модель в Revit тем, кто уже считает в Старт-Проф?
Да, через модуль интеграции. Он передаёт геометрию и атрибуты трассы напрямую, без повторного ручного ввода. Особенно заметна экономия времени, когда трасса меняется по ходу проекта и приходится пересчитывать не один раз.
Учит ли SD Soft работать в программе?
Само обучение ведёт авторизованный учебный центр вендора — там утверждённая программа и штатные преподаватели. Мы помогаем подобрать подходящий курс и передаём заявку, а по инструменту, лицензиям и настройке связки с Revit работаем напрямую.
